En este artículo te mostraremos cómo dibujar el área de una instalación fotovoltaica desde el editor principal.
Paso a paso

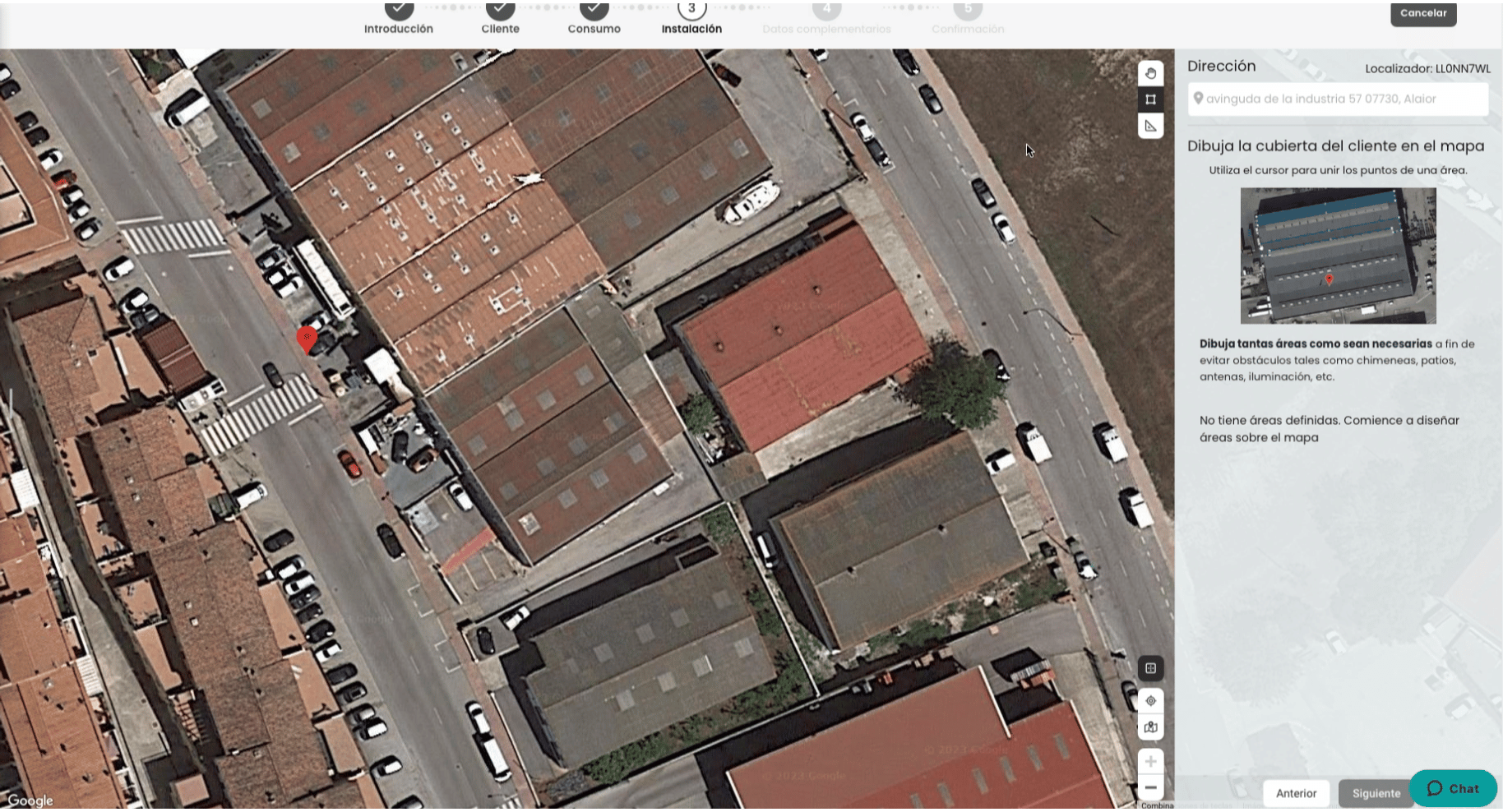

Comienza creando un proceso de venta utilizando la función de asistente de solicitud. Después de proporcionar la dirección de tu cliente, verás el mapa automáticamente, ubicado en la sección de Instalación, listo para que comiences a planificar tu diseño. Utiliza las herramientas que se mencionan a continuación para dar inicio a tu diseño:
Haz clic para navegar por el mapa: desactiva cualquier opción de diseño y permite mover el mapa.

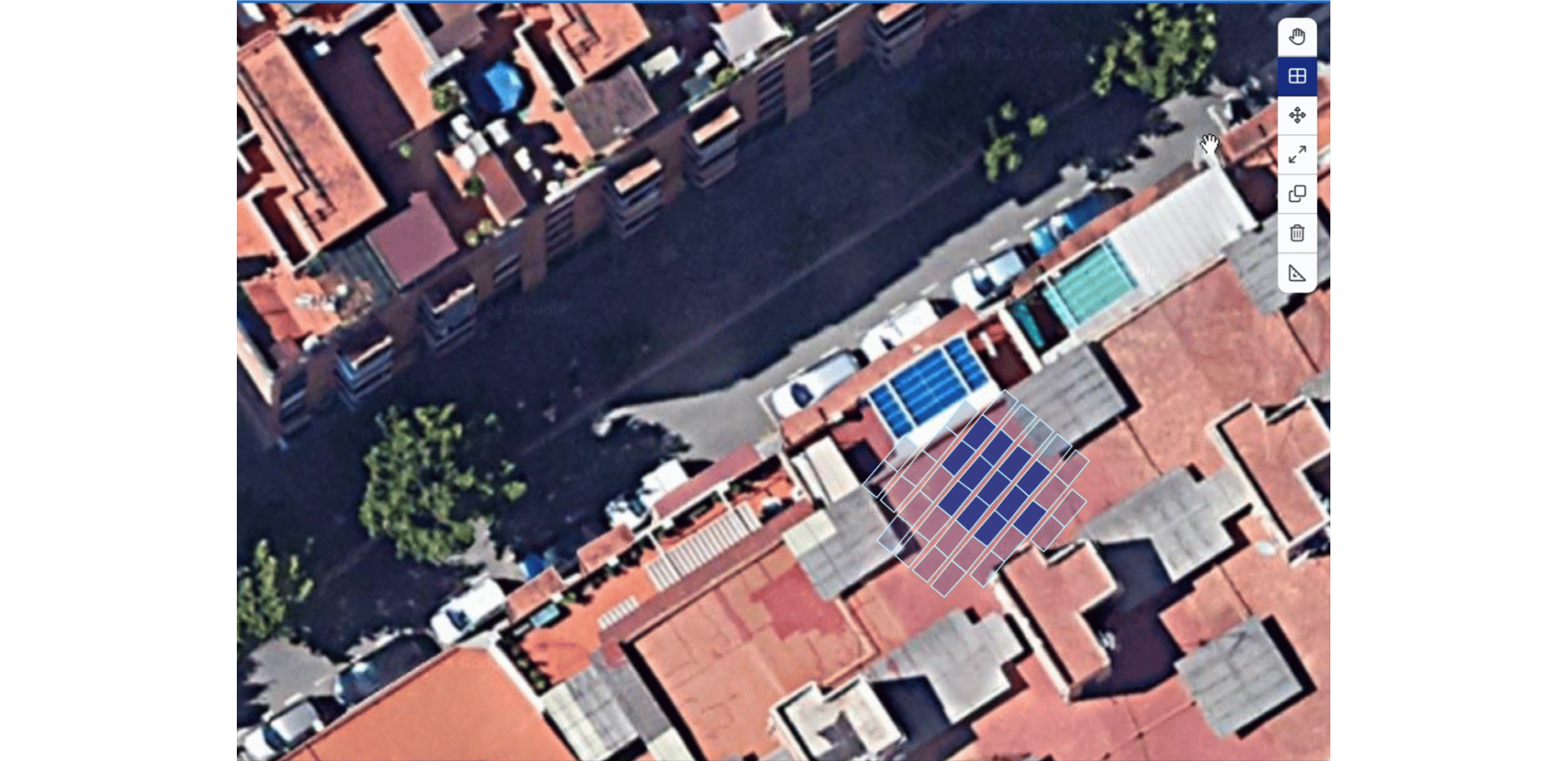

Haz clic en esta herramienta para empezar a dibujar un área (por defecto se abre con la herramienta de dibujo activa).

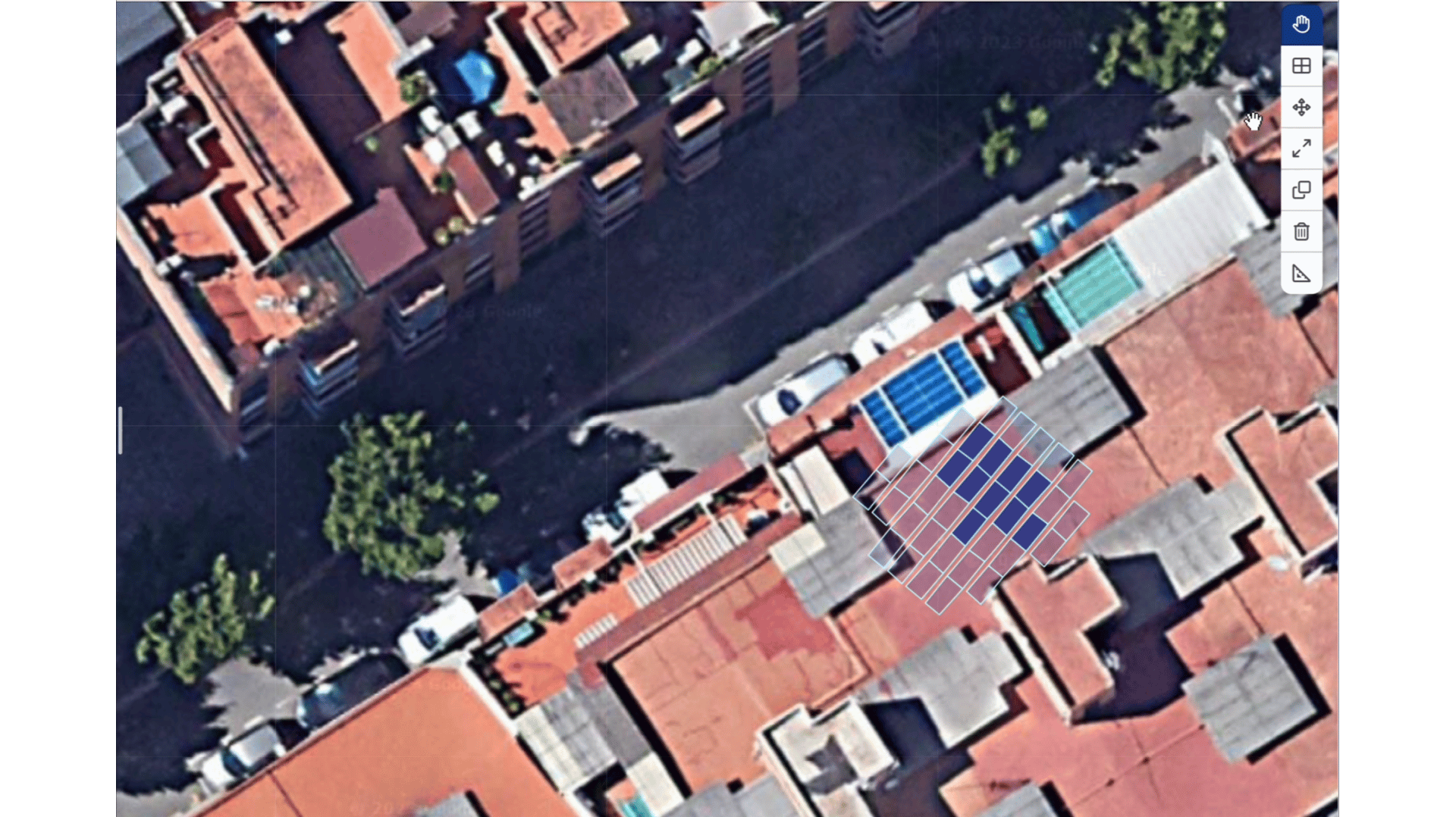

• Para añadir los puntos de tu diseño simplemente haz clic tantas veces como sea necesario para cubrir el campo y cierra el área. El sistema entonces llena al máximo de capacidad esos metros cuadrados en función del módulo que ya tengas predeterminado, teniendo en cuenta las dimensiones de la placa.
• Una vez dibujada el área, se activarán las herramientas siguientes.
-

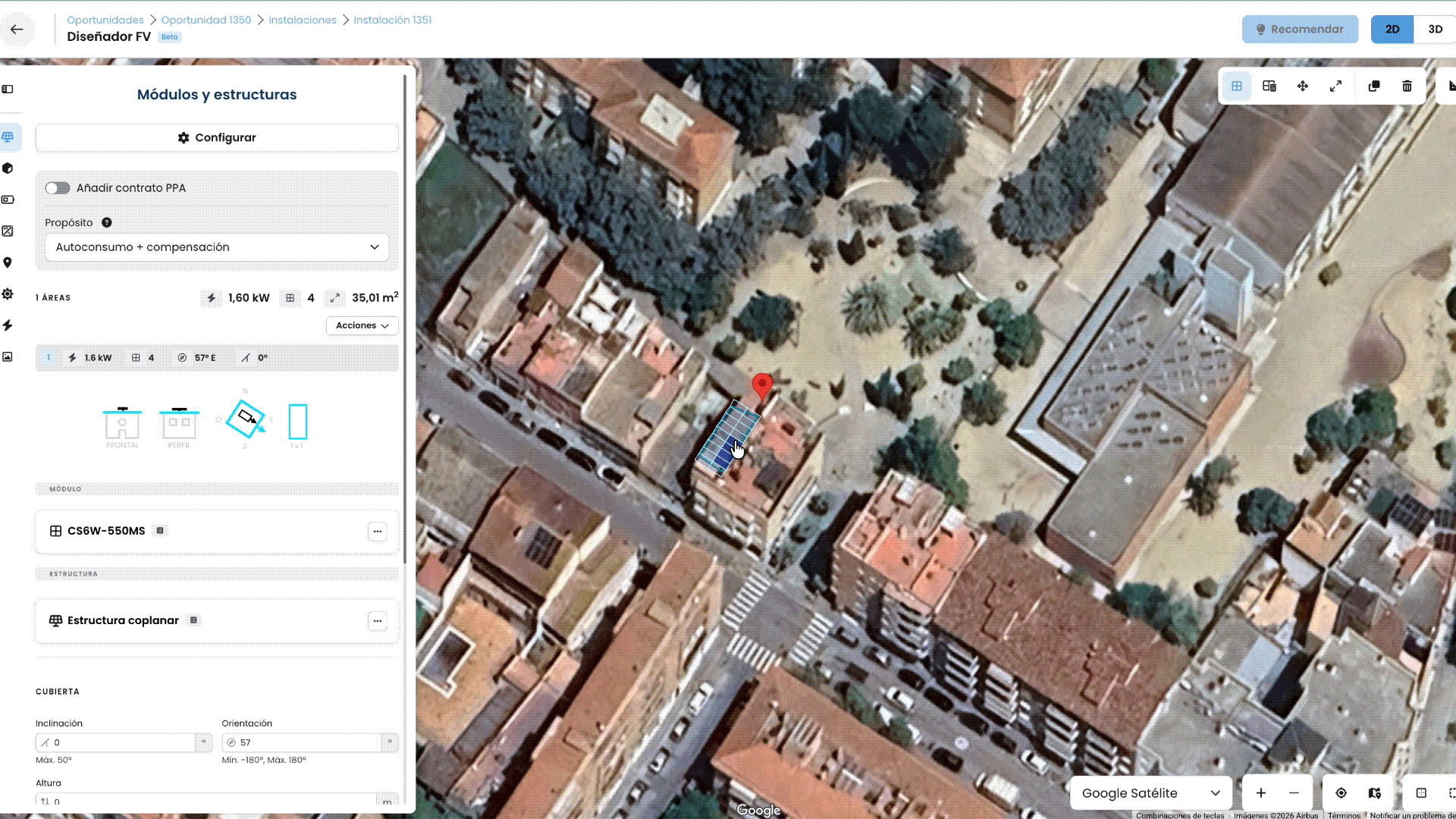

Edita el área y añade o quita paneles según tus necesidades.
-

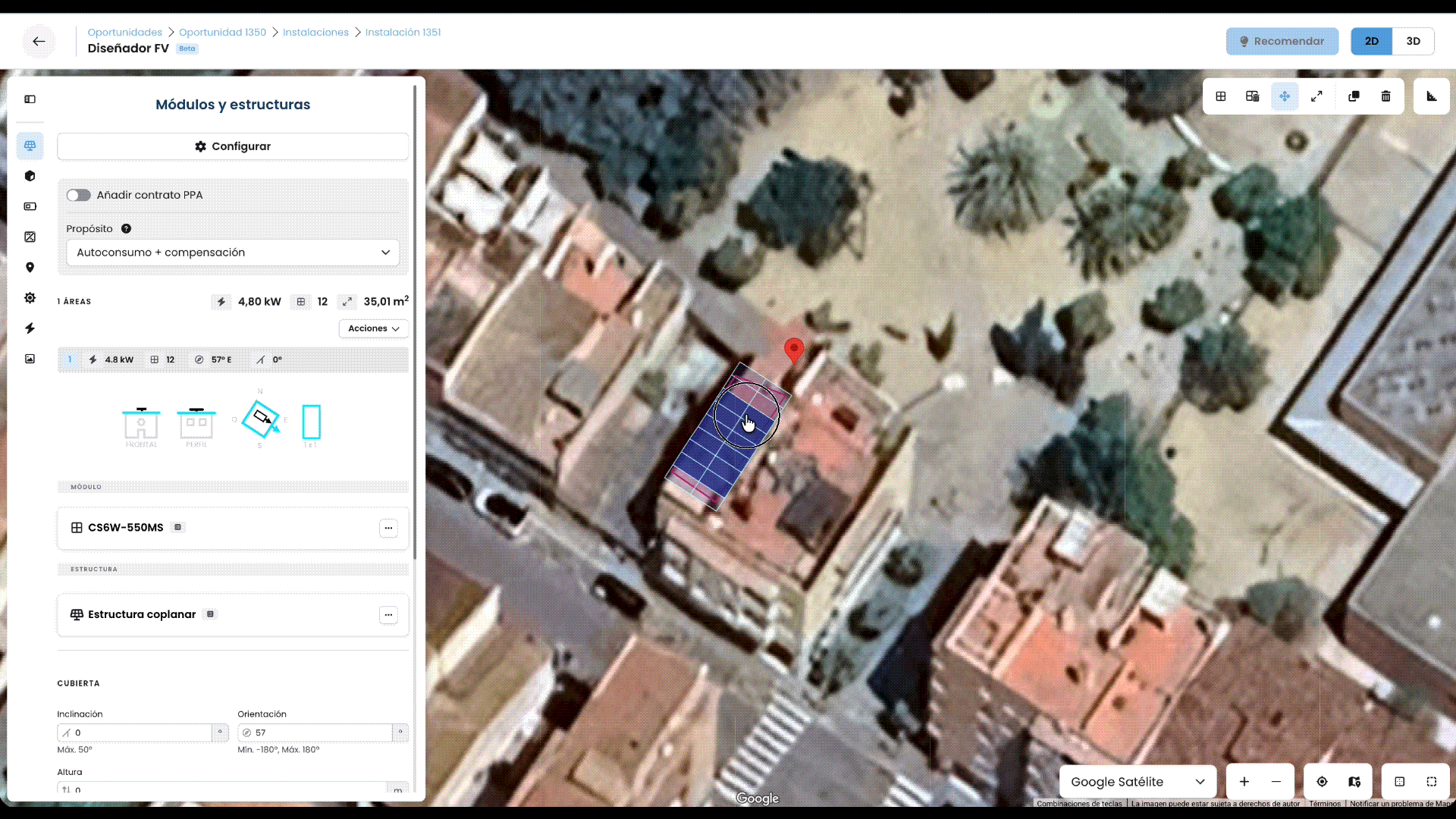

Mueve tu área. Por ejemplo, si duplicas un diseño y quieres trasladarlo a otra zona.
Redimensiona tu área: por si te equivocas en los perfiles que le has dado al polígono, podrás coger cualquier punto y estirarlo de nuevo.
Duplica cualquier área que quieras clonar para añadir otro diseño idéntico.
Ejemplo: Para polígonos industriales con tejados iguales. Abres el menú y aparece una opción de duplicar para crear áreas idénticas.Eliminar área.
Calcular distancias: marca un punto de origen y de destino y calculará cuantos metros hay de distancia real entre ambos puntos. Es a nivel informativo y no aparece en ningún documento representado.
Con ese primer dibujo (con inclinación 0º de los módulos sobre la cubierta) el sistema llena al máximo de capacidad los m2 dibujados teniendo en cuenta el módulo de tu catálogo que hayas marcado como predeterminado en la solución, ya que, tiene en cuenta sus dimensiones para saber cuántos caben. Para más información ver artículo Soluciones.
Así pues, hace un resumen básico de la potencia instalada en base a los módulos que han cabido.
Nota: para tener una referencia, coge el lado más largo que hayamos dibujado.

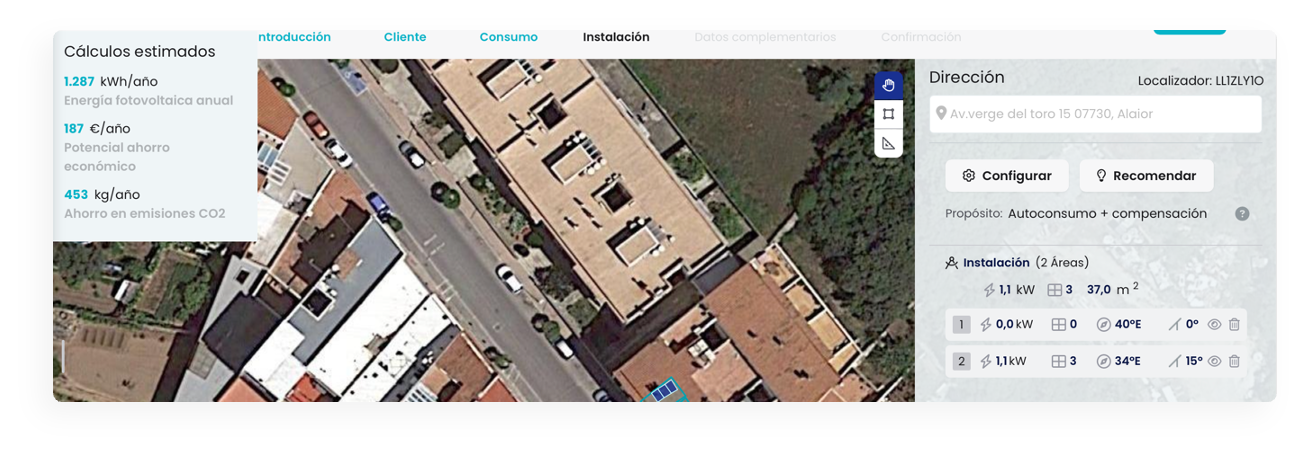

En el lateral izquierdo, lanza unos cálculos estimados (todavía no de presupuesto), sobre energía producida, potencial ahorro, y potencial ahorro en emisiones.
Estas serían las opciones que te permite el sistema cuando estás generando una oportunidad desde el asistente de solicitud.
Nota: podrías cancelar el proceso si no puedes continuar con el diseño, pero no es un problema, se guardará el borrador con un localizador y podríamos retomarlo a posterior.
Ahora, en el panel lateral derecho verás los módulos que has ido dibujando.
Recuerda: puedes dibujar tantas áreas como necesites.
Haz clic en Cuadro de paneles (módulos): configuración para conocer los detalles de la configuración en tu diseño.
