¿Cómo diseñar la instalación de aerotermia de mi cliente?

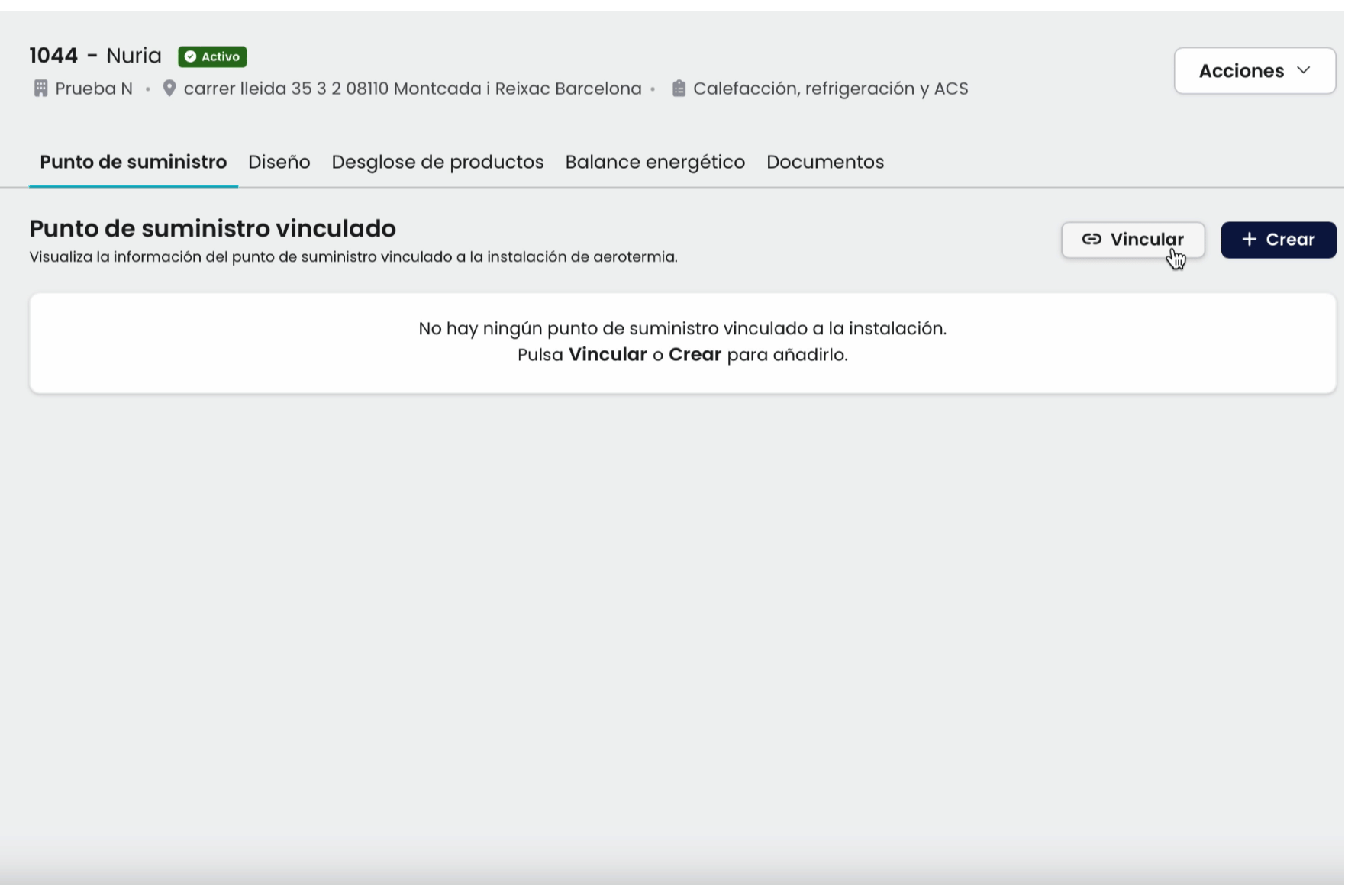

Espacio para visualizar y modificar la información del punto de suministro. Si la instalación de aerotermia aún no tiene asociado ningún punto de suministro:

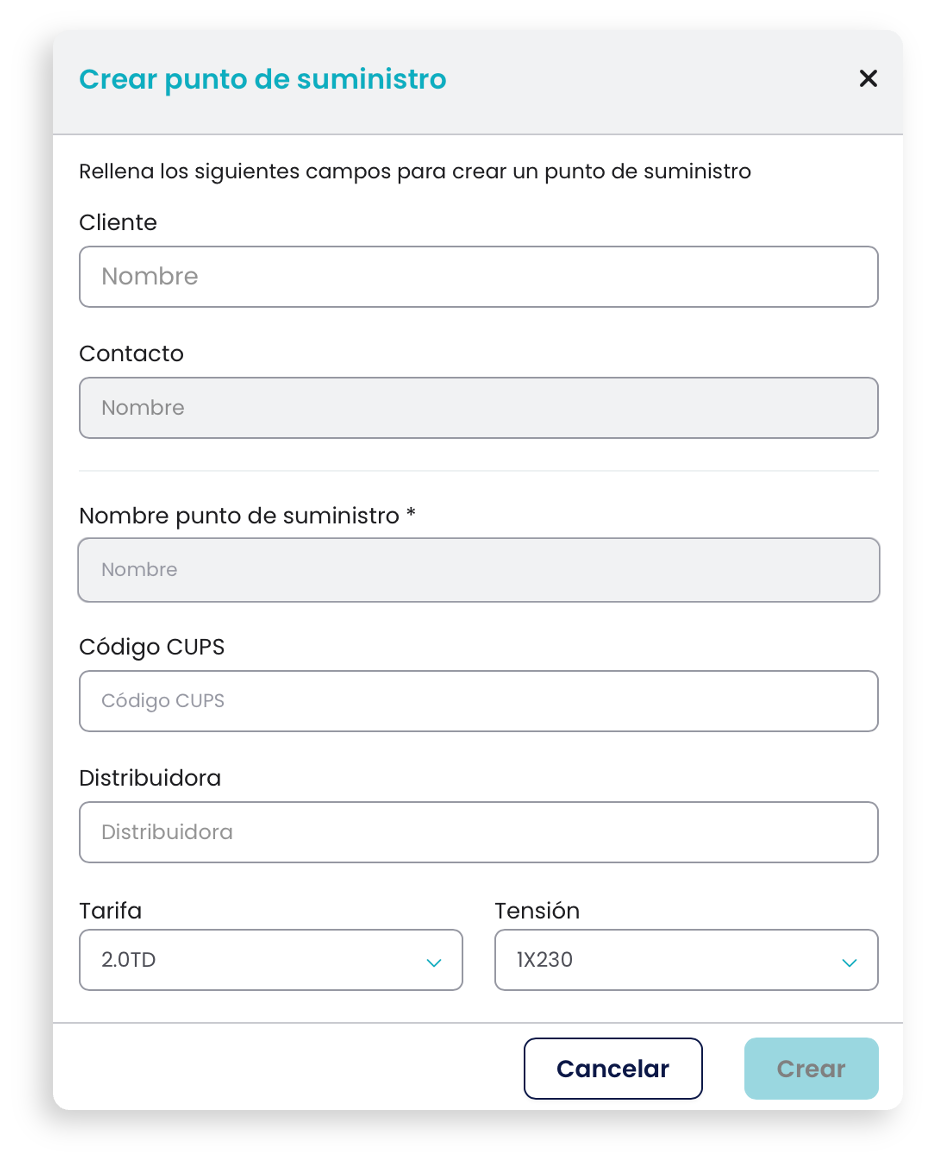

• Genera uno nuevo de manera inmediata, pulsando a “ + Crear” y rellenando los campos requeridos.



• O vincula un punto de suministro pulsando a “ Vincular” y seleccionándolo entre todas las posibilidades de la lista, si previamente tienes generados algunos.

  Pulsando en y en “ Ver detalle”, configura los aspectos que consideres en relación al consumo, potencia contratada y tarifas del cliente. Además, visualiza en qué instalaciones, tanto de FV como de aerotermia, trabaja ese punto de suministro.

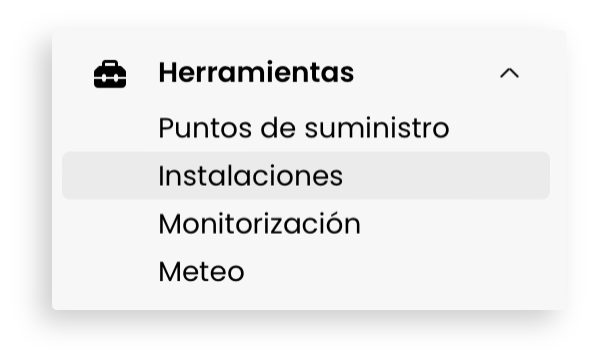

Recuerda: la creación de un nuevo punto de suministro y los cambios establecidos, paralelamente, se verán reflejados en el apartado “Puntos de suministro” del menú de navegación lateral. Es por eso que, si tienes más de una instalación vinculada a ese punto de suministro, se verá también modificado.

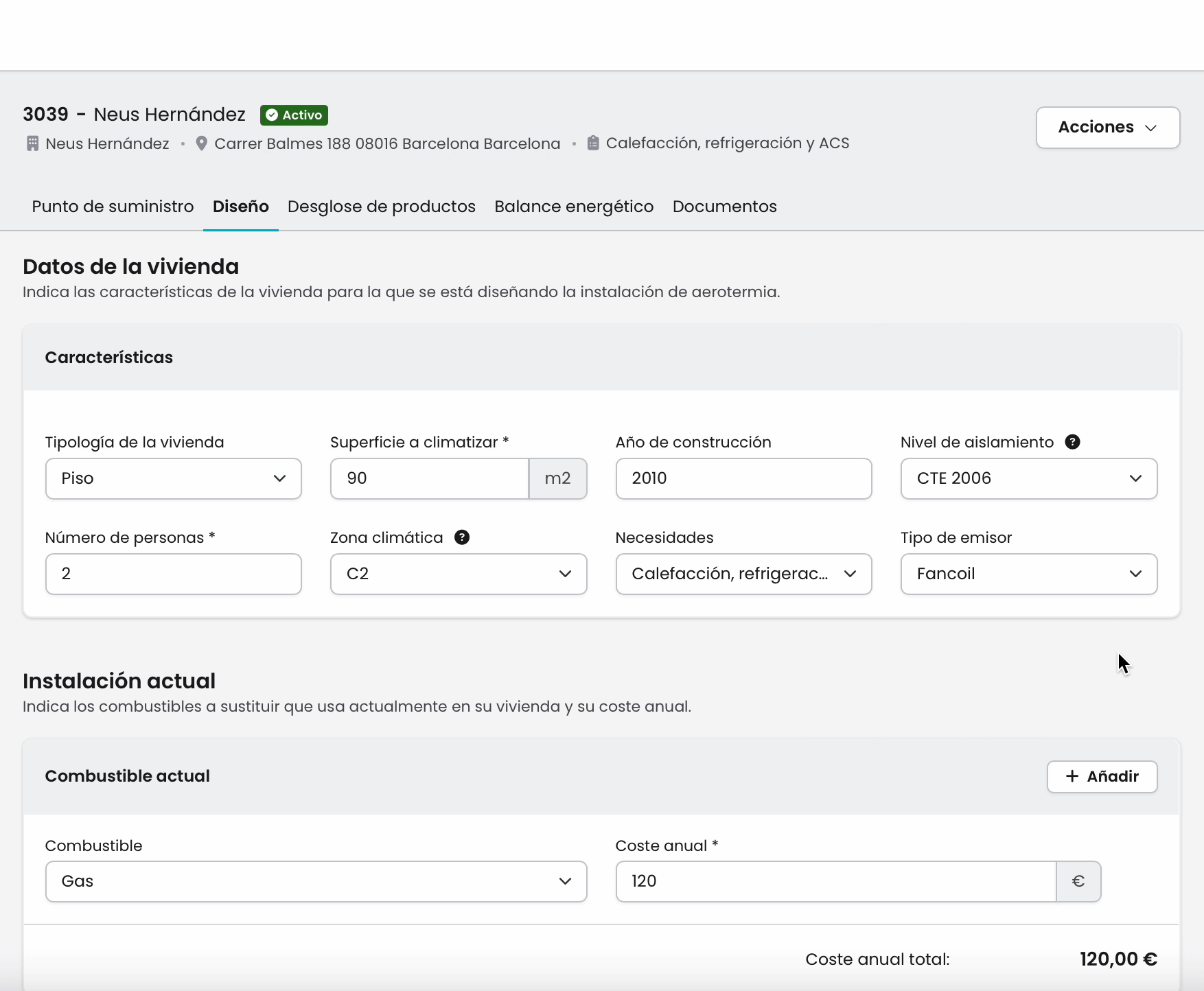

Esta pestaña incluye: Información vinculada con la vivienda del cliente y con la instalación de aerotermia a implementar. Podrás ingresar y modificar las características de la vivienda con la ayuda de desplegables y de recomendaciones inteligentes de la propia plataforma. Es muy importante indicar:

• la tipología de la vivienda,
• la superficie a climatizar,
• el año de construcción,
• el nivel de aislamiento,
• el número de personas residentes,
• orientación de la fachada (esta influye en el cálculo de la demanda térmica que necesitará el cliente final),
• zona climática,
• necesidades de la instalación
• tipo de emisor.

Además, podrás configurar la temperatura estándar que se determine para activar la máquina en invierno y también para verano así como para las superficies que se requieren sin necesitar climatizar toda la vivienda.

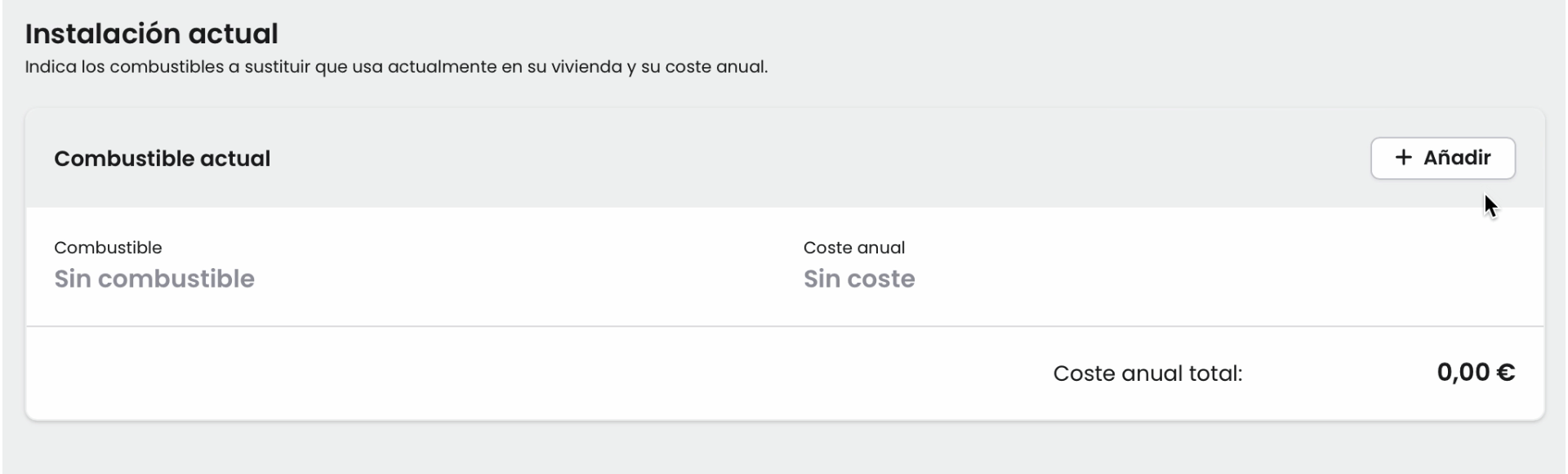

• En la sección de Instalación actual, pulsa a “ + Añadir” para indicar los combustibles que actualmente usa la vivienda de tu cliente junto a su coste anual asociado.

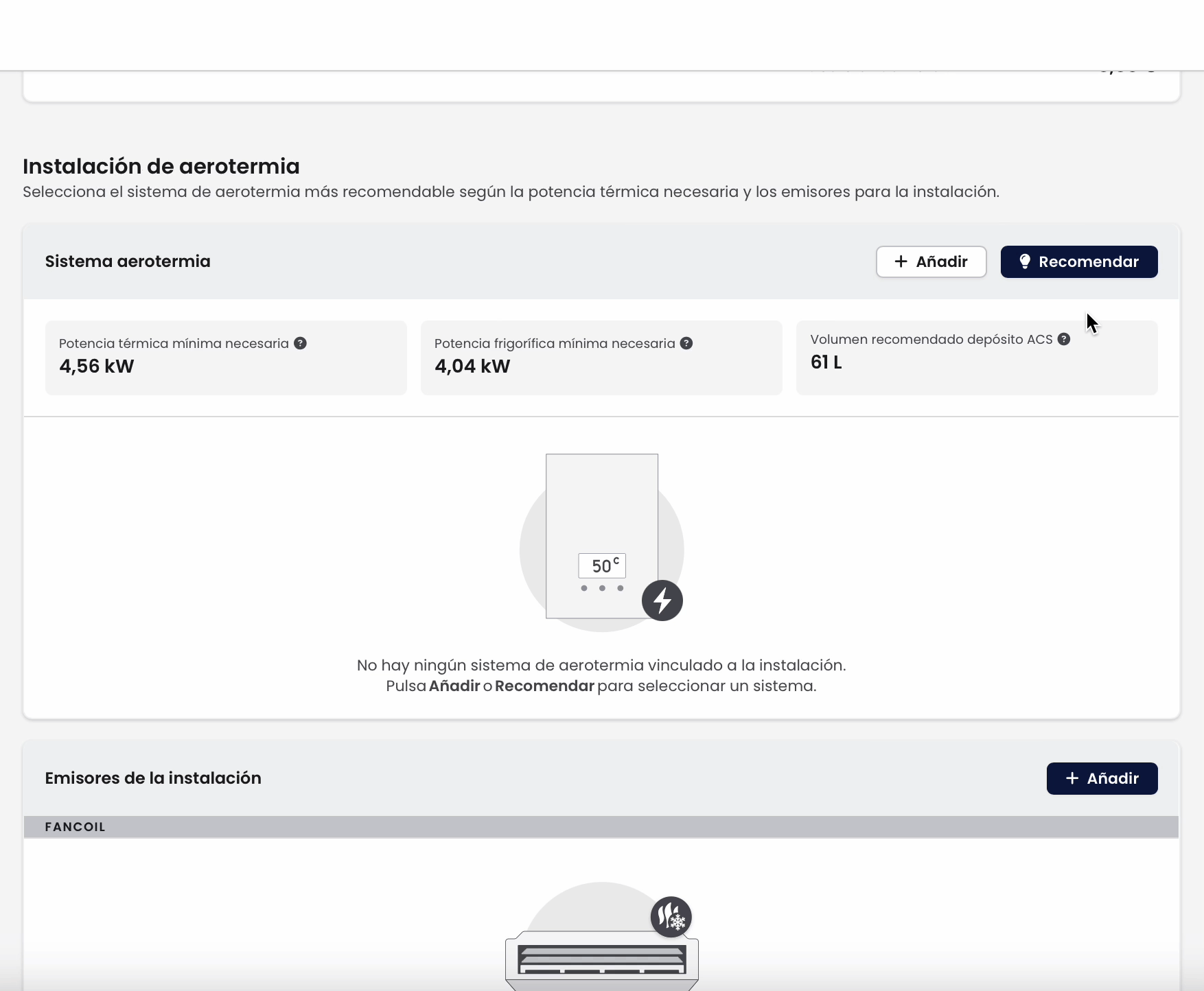

• Para la sección Instalación aerotermia, gracias a los datos de la vivienda del cliente, el sistema, automáticamente, calculará la potencia térmica en kW necesaria para cubrir las necesidades de refrigeración o calefacción del cliente con la instalación de aerotermia y el depósito de ACS necesario, en el caso de que el cliente disponga de estas necesidades. De esta manera, únicamente se deberán:

  • Añadir el sistema de aerotermia ideal (bomba de calor monobloc, bibloc o tanque termodinámico) según la potencia térmica y frigorífica necesaria, depósito de ACS necesario, las características del edificio, la facilidad de la instalación y las preferencias del cliente.  La plataforma, además, cuenta con un “ Recomendador" que te ofrece ayuda, si así lo prefieres, al proporcionarte la bomba de calor más precisa para la instalación de tu cliente.

  • En base a los emisores seleccionados, pulsa " + Añadir" para agregar el modelo que repartirá el frío/calor para la instalación (Fancoil, Suelo radiante, Radiadores de baja temperatura o Radiadores convencionales). En el caso del ejemplo, el tipo de emisor seleccionado es Fancoil + Suelo radiante, por lo tanto, se deberán elegir ambos de sus productos en cada caso.

Nota: Para información más detallada acerca de bombas de calor y emisores disponibles, accede al artículo.

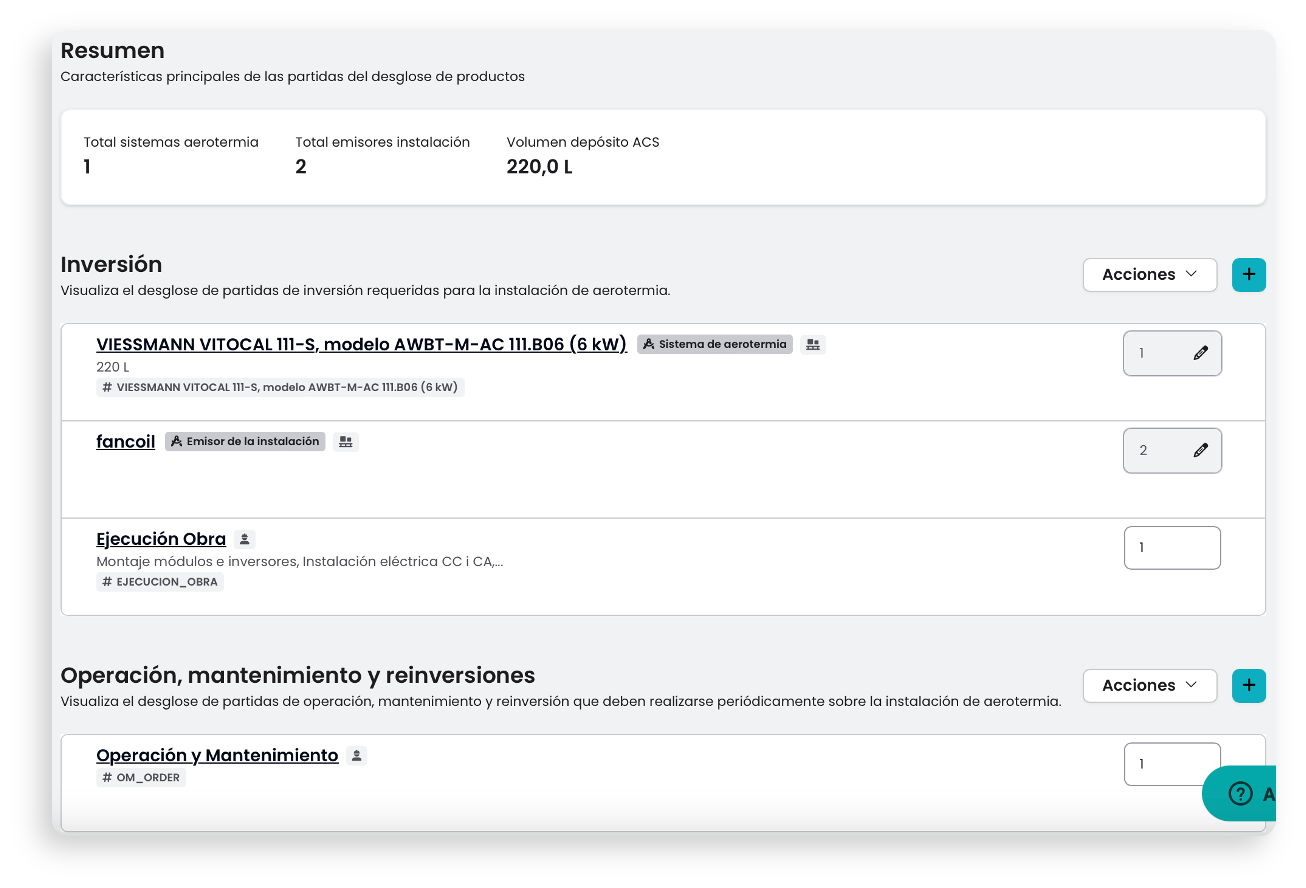

Espacio donde se podrán visualizar los detalles de la instalación y modificar sus costes iniciales y operativos:

• En el apartado Resumen, se observa una síntesis de las características principales de la instalación, como el total de sistemas de aerotermia vinculados, los emisores de la instalación, y el volumen del depósito ACS en litros (si el cliente precisa de esta necesidad).
• En el apartado de Inversión, se visualiza desglose de partidas requeridas para la instalación. Si deseas incluir de otras partidas, pulsa al botón de “+”, y si deseas eliminar alguna partida haz clic en el icono "" del producto/servicio/kit.

• En el último apartado, el de Operación, mantenimiento y reinversiones, encontramos las partidas de operación, mantenimiento y reinversiones que periódicamente han de realizarse sobre la instalación de aerotermia. Para añadir de más, pulsa al botón de “+”, y si lo deseas, para suprimir alguna clic en el icono "".

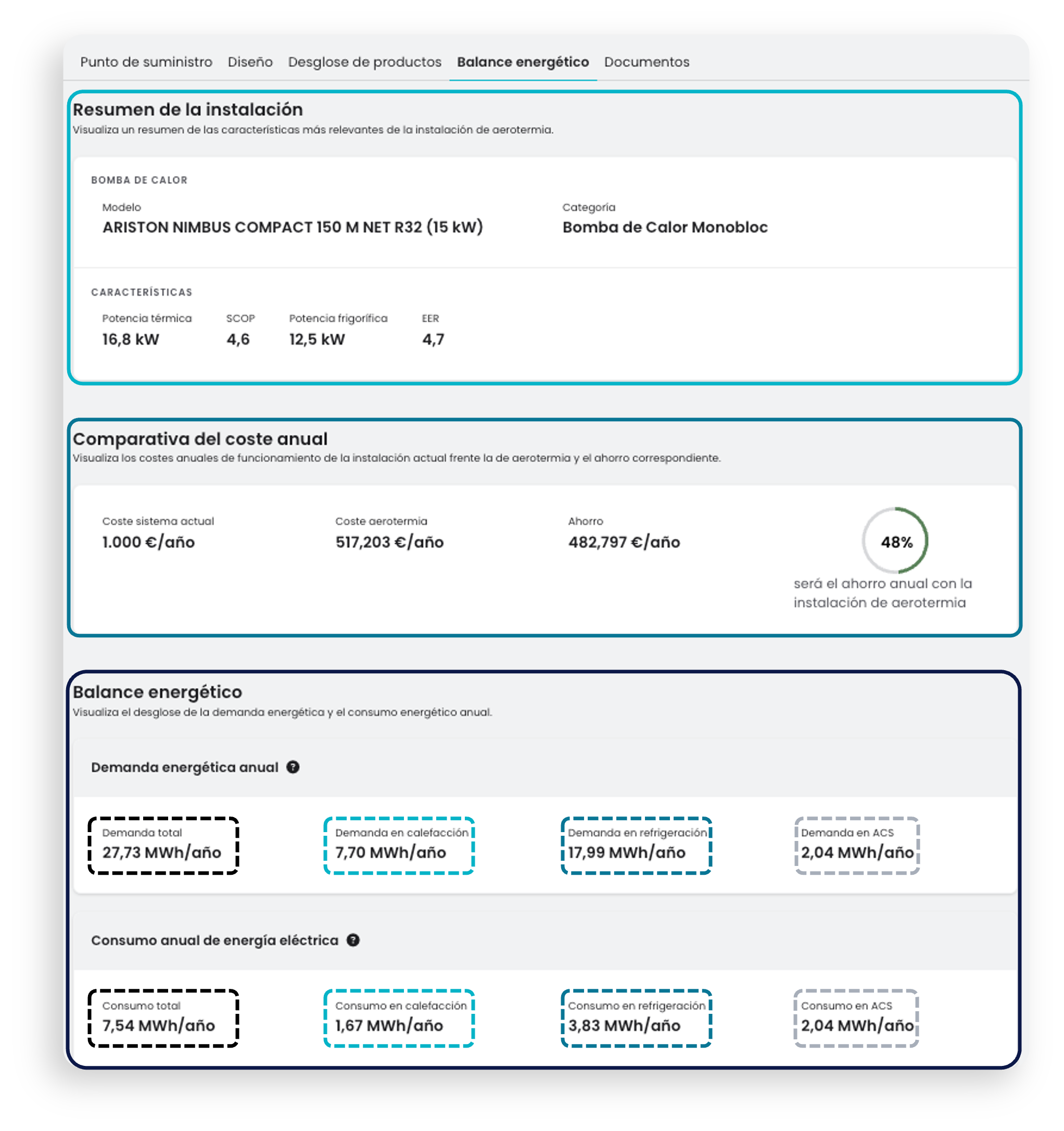

En esta pestaña encontramos tres secciones:

El resumen de la instalación con el modelo de la bomba de calor asociado y las características de la misma. Una sección específica para comparar los costes del sistema actual del cliente frente al coste de la aerotermia. Se detalla, además, el ahorro que le supondría este cambio energético. El balance energético, que por un lado indica, de manera desglosada, qué cantidad de energía térmica se necesita que produzca la bomba de calor para cubrir cada una de las necesidades del cliente (indicadas previamente en la pestaña de diseño), y por otro lado se detalla la cantidad de energía eléctrica necesaria para que la bomba produzca energía térmica, y cubra así la demanda energética. Este consumo de la energía eléctrica puede venir de la red eléctrica o de la energía eléctrica producida por la instalación fotovoltaica de tu cliente, en el caso de disponer de ella.

Para más información, accede a los artículos sobre ahorro y balance energético.
