Saca el máximo provecho
El diseño de una instalación fotovoltaica es una parte fundamental, tanto para el proceso de venta como para el proceso de instalación del proyecto, donde hay que dedicar una gran parte de tiempo para crear el diseño final.
Desde Wattwin, el diseño puede ser reconfigurado a posteriori en función de las necesidades del cliente, lo que comporta, a su vez, una modificación en el presupuesto final y producción generada por los paneles solares.
El diseño te permite, sin hacer una visita o un análisis previo, diseñar la instalación fotovoltaica, aunque se recomienda realizar posteriormente una visita de verificación para asegurarnos de que la instalación proyectada se ciñe a la realidad de la cubierta o terreno. Esta visita, además, nos ayudará a profundizar más sobre la ubicación de los módulos, para conseguir sacar provecho de los espacios disponibles y para hacer uso de la máxima incidencia solar posible, teniendo en cuenta el consumo anual del cliente con el fin de hacer que la producción de energía sea óptima.
¿Cómo funciona?
En este artículo, explicaremos de manera detallada el diseño de una instalación fotovoltaica de un caso particular. Esta casuística supone la instalación de módulos en cubiertas planas y en cubiertas inclinadas, es decir, con orientación e inclinación diferente.
En el paso a paso, te mostraremos las indicaciones y todos los aspectos a tener en cuenta en el proceso del diseño de la instalación mediante el editor de diseño en Wattwin.
¡Vamos a ello!
Paso a paso
Tenemos diferentes vías para acceder al editor de diseño, o bien a través del asistente de solicitud, en la creación de la oportunidad, o bien cuando la oportunidad ya está creada, mediante el espacio de la oportunidad concreta. Para más información acerca de este proceso accede al artículo correspondiente.
Desde el editor principal tenemos diferentes herramientas de edición para dibujar el área de la instalación fotovoltaica. En este artículo se detallan todas las herramientas para dar comienzo al diseño.
Para dar inicio al trazado de los módulos fotovoltaicos:
-

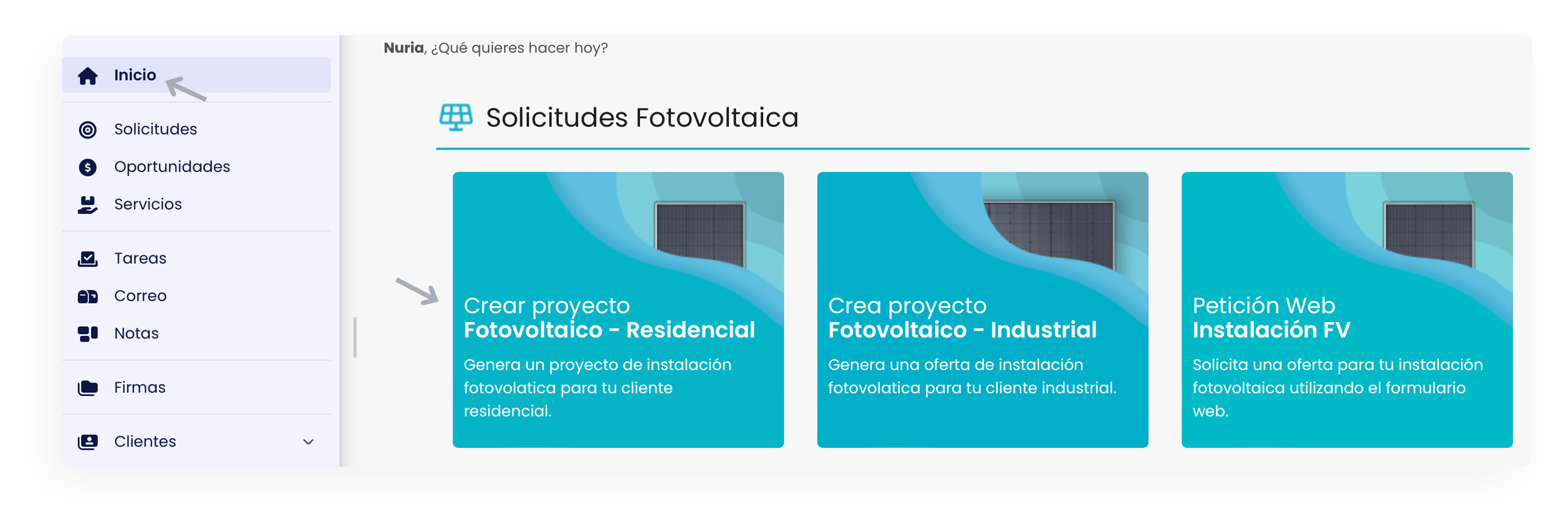

Desde la barra lateral del menú principal, en inicio, creamos el nuevo proyecto Fotovoltaico-Residencial.
- Iniciamos el proceso de venta, utilizando la función de asistente de solicitud, para proporcionar la dirección del cliente.
- En la sección de Instalación daremos comienzo a la planificación del diseño.
-

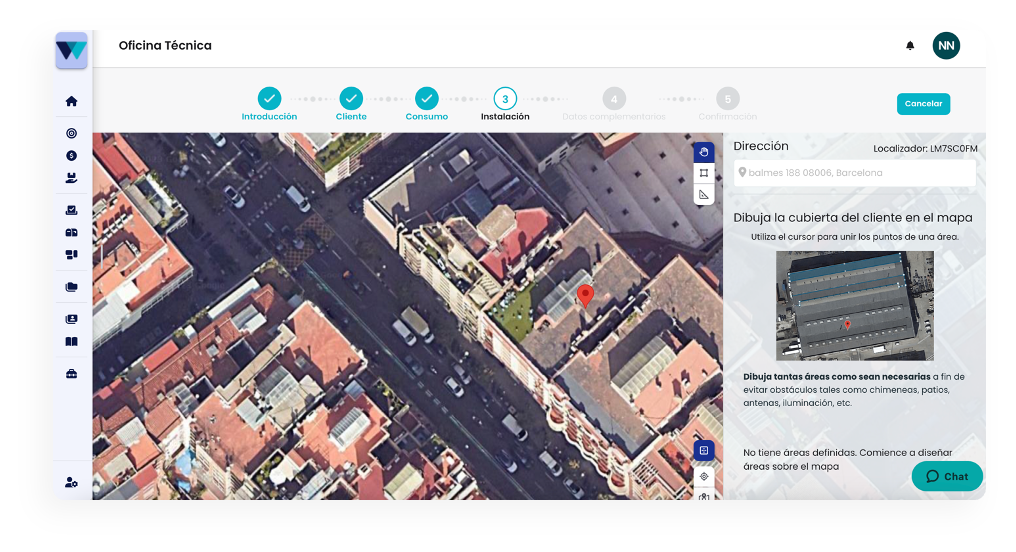

Nos encontraremos con el mapa satelital de la dirección añadida, donde podremos visualizar a la perfección el tejado donde se desean instalar los módulos solares.
- Con el botón
podemos navegar por el mapa y acercarnos más al tejado para una vista más aproximada.
-
Hacemos clic en

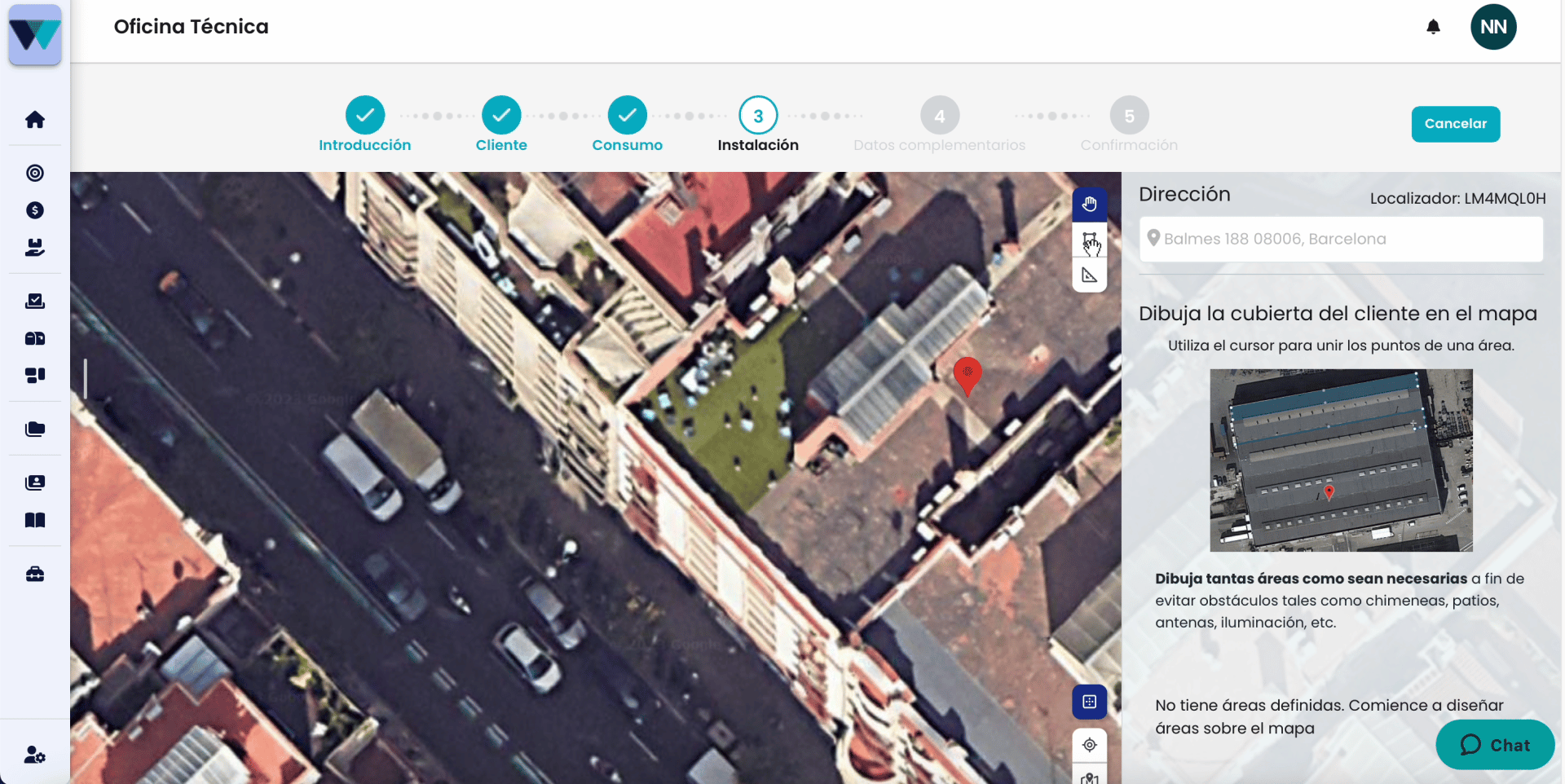

para empezar a dibujar el contorno de la cubierta en el terreno plano, y el contorno de la cubierta inclinada, mediante la unión de puntos.
• Nos aparecerá de manera automática en el mapa el máximo número de módulos solares que caben en el área creada (pero no los módulos que necesitamos para el cliente según el consumo anual).
-
Automáticamente, se activará el panel de configuración lateral con las herramientas de diseño para cada área.
A continuación, explicaremos la edición de cada área, desplegando todas las herramientas disponibles de edición.
Área en terreno plano
-
-

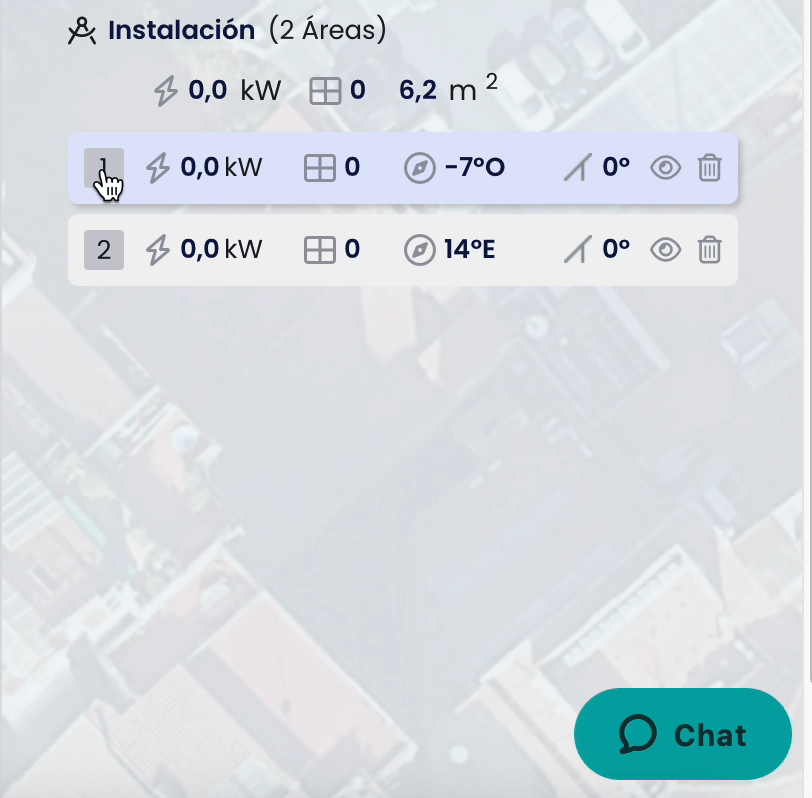

Presionamos el área 1 dónde se abrirá el panel con las herramientas de edición.
-

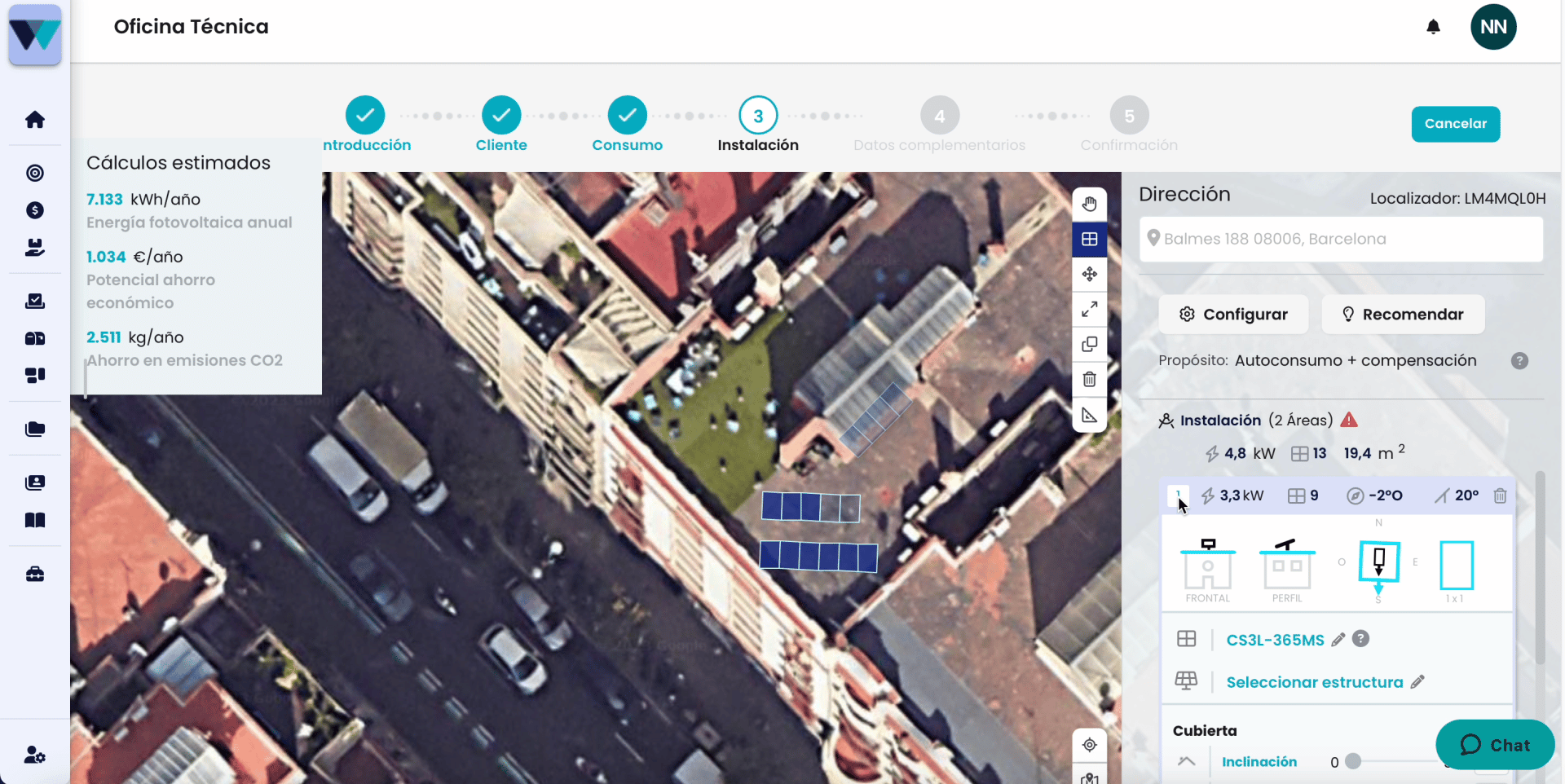

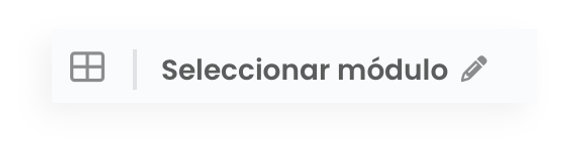

Seleccionamos el tipo de módulo que más nos interese para la instalación, haciendo clic a
.

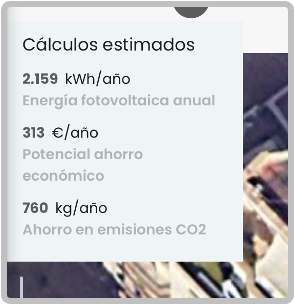

• En el lateral superior izquierdo se mostrarán los datos de energía fotovoltaica anual, potencial ahorro económico y ahorro en emisiones CO2.
-

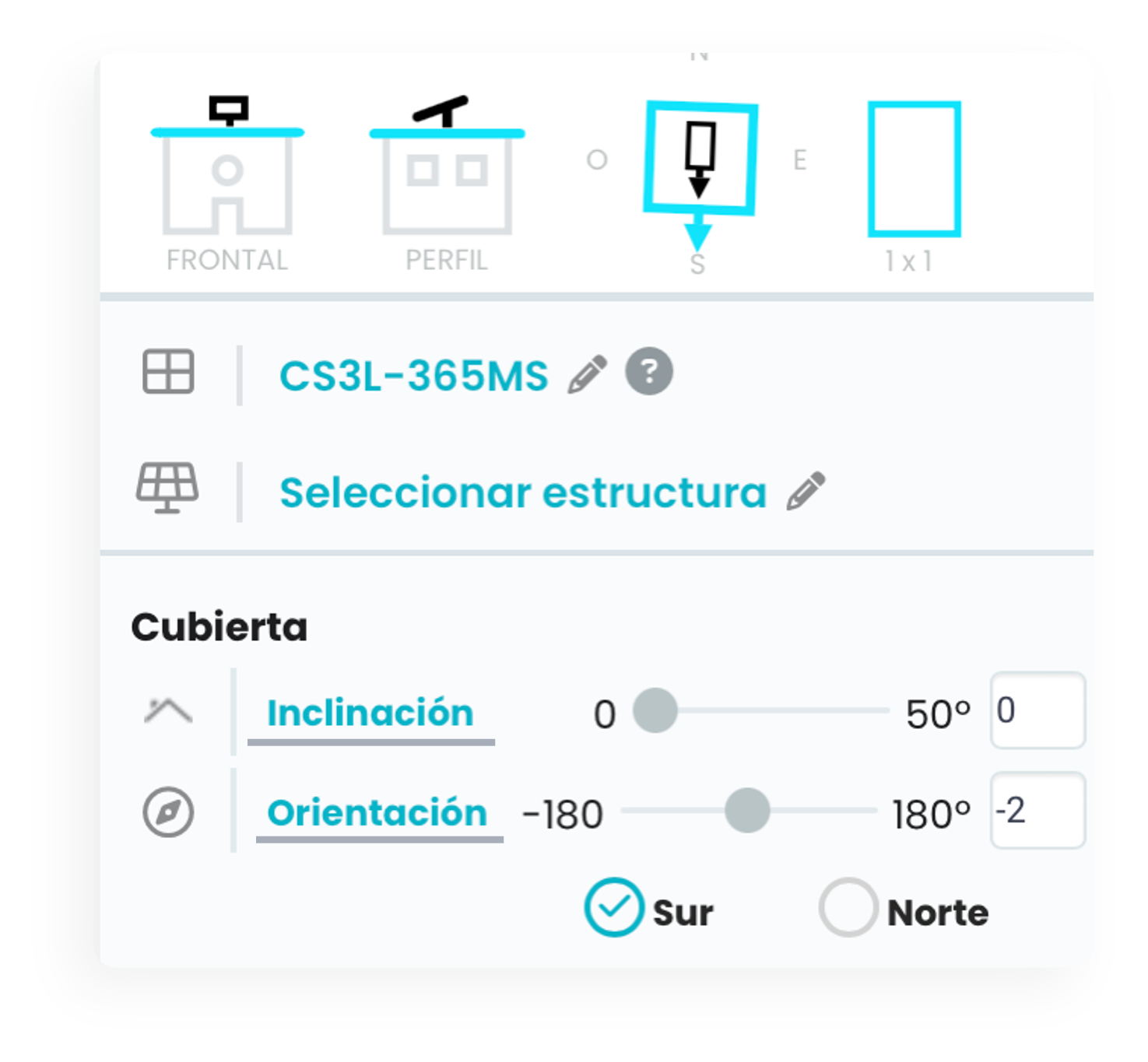

En el apartado cubierta, como nos encontramos en un terreno plano, la inclinación de la cubierta es de 0º. Por otro lado, como estamos en el hemisferio norte, la orientación ideal de la cubierta es que esté orientada al sur.
-

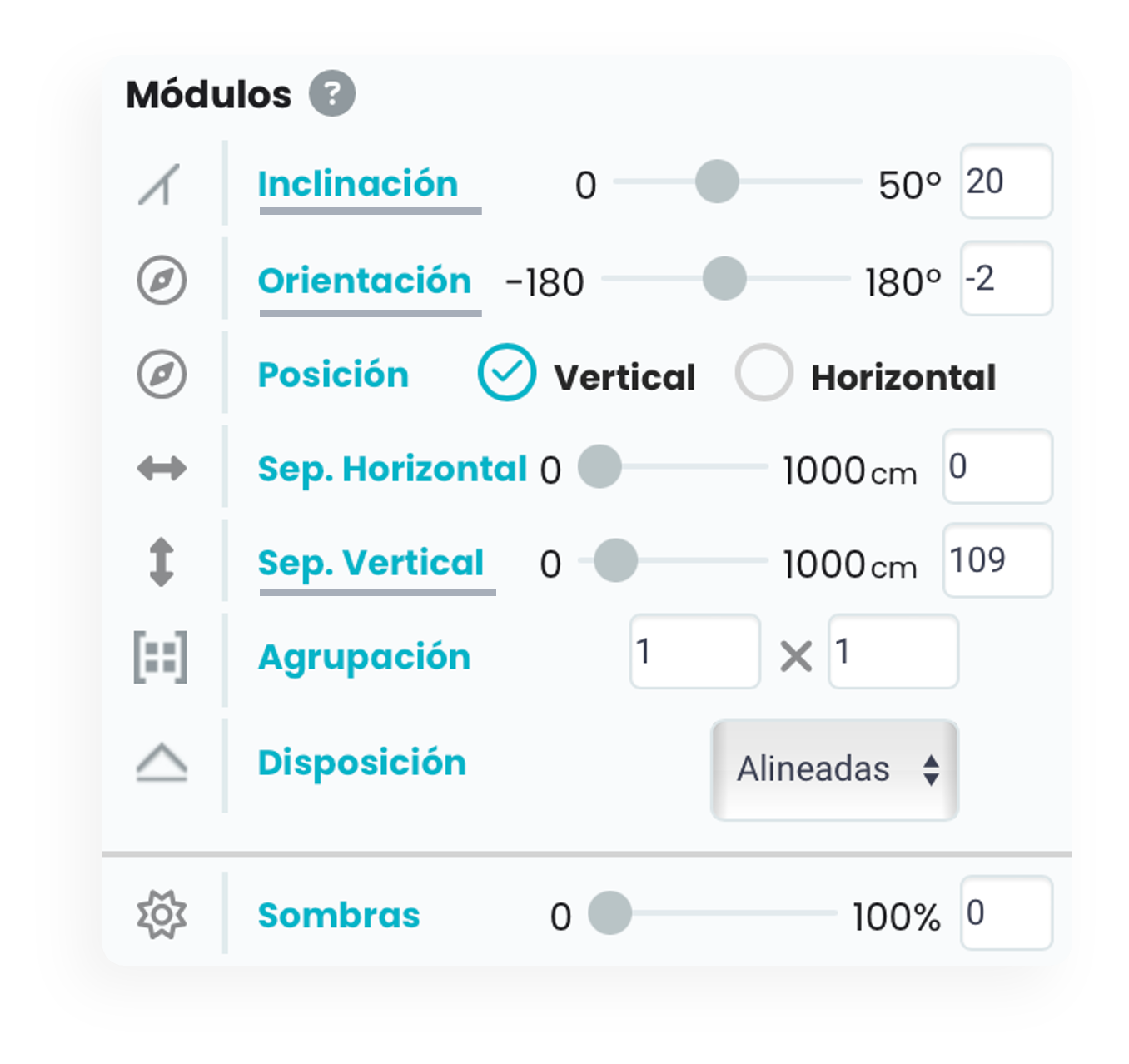

En el apartado módulos, la inclinación la ponemos a 20º (en el caso de España ronda los 15º/25º/30º), ya que estamos trabajando con una cubierta plana. Del mismo modo, orientamos los módulos igual que la orientación de la cubierta. Si la cubierta o el terreno lo permiten por espacio, para un mejor rendimiento de la instalación poner los módulos lo más al sur posible para aprovechar al máximo la incidencia perpendicular de los rayos de sol.
- De manera automática, se calcula la separación vertical de los paneles solares, derivado de la inclinación de los módulos, la longitud de los paneles y la latitud del terreno de la instalación. Este cálculo es el espacio mínimo que se ha de dejar para que los módulos no se sobrepongan entre ellos y no perjudiquen la producción de la instalación.
-
Nota:
Si nos encontramos con un terreno plano, la inclinación del módulo nunca puede ser de 0º, ya que se vería una reducción drástica en la producción de energía.
Área en terreno inclinado
-

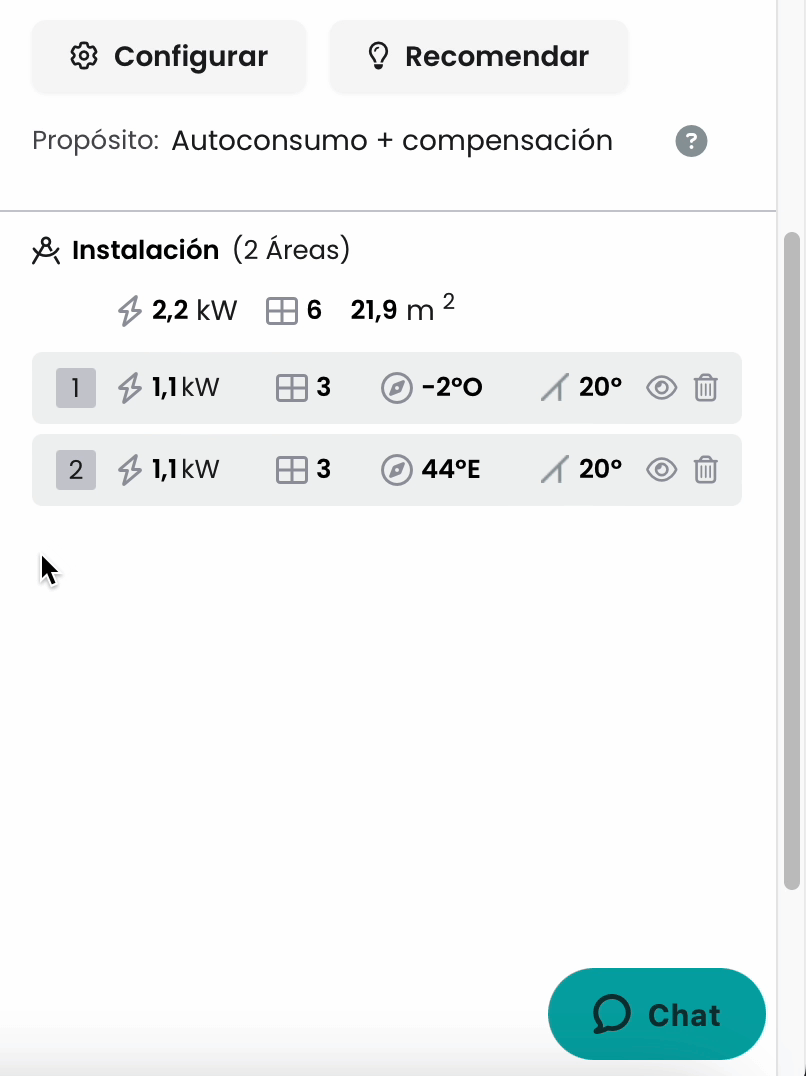

Presionamos el área 2 y de manera automática se abrirá el panel de edición del área.
-
Elegimos el tipo de módulo que más nos interese para la instalación para esta nueva área, haciendo clic a
.
• Si nos interesasen que las dos áreas tuvieran el mismo tipo de módulos, únicamente habría que darle clic al botón “Configuración”, que aparece en la parte superior del panel
elegir el tipo de módulo requerido
-

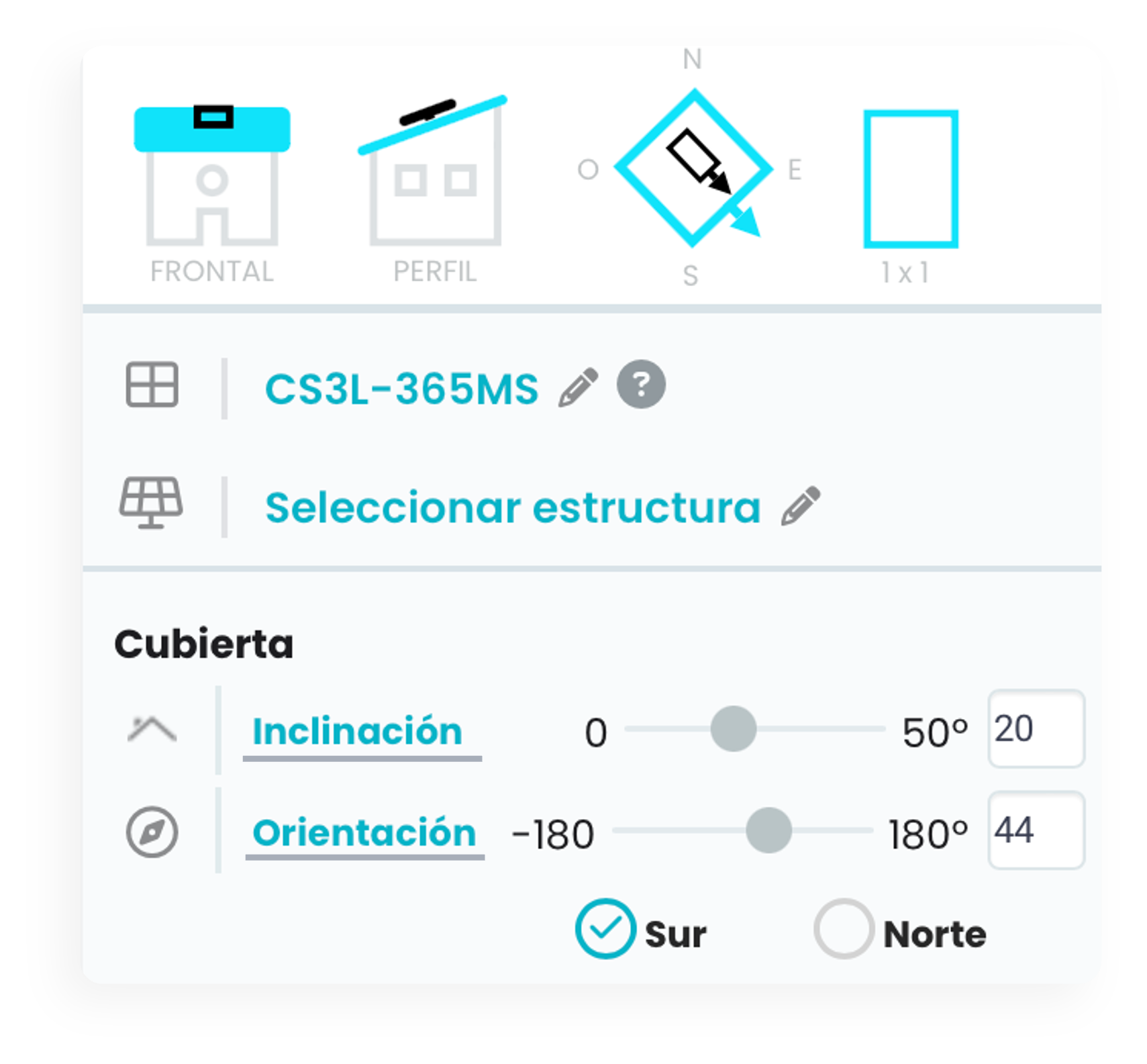

En la sección de la cubierta, el valor predeterminado indica que está en 0 grados, lo que significa que debemos ajustar este dato según la inclinación real del terreno. En nuestro caso, como es una cubierta inclinada le asigaremos 20º ya que mayoritariamente las cubiertas en España tienen unos 15º-20º de inclinación. Por otro lado, la orientación de la cubierta se calcula automáticamente, ya que viene predeterminada con la ubicación del propio terreno. Así pues, la cubierta tendrá una orientación de 44º orientada al sur-este.
-

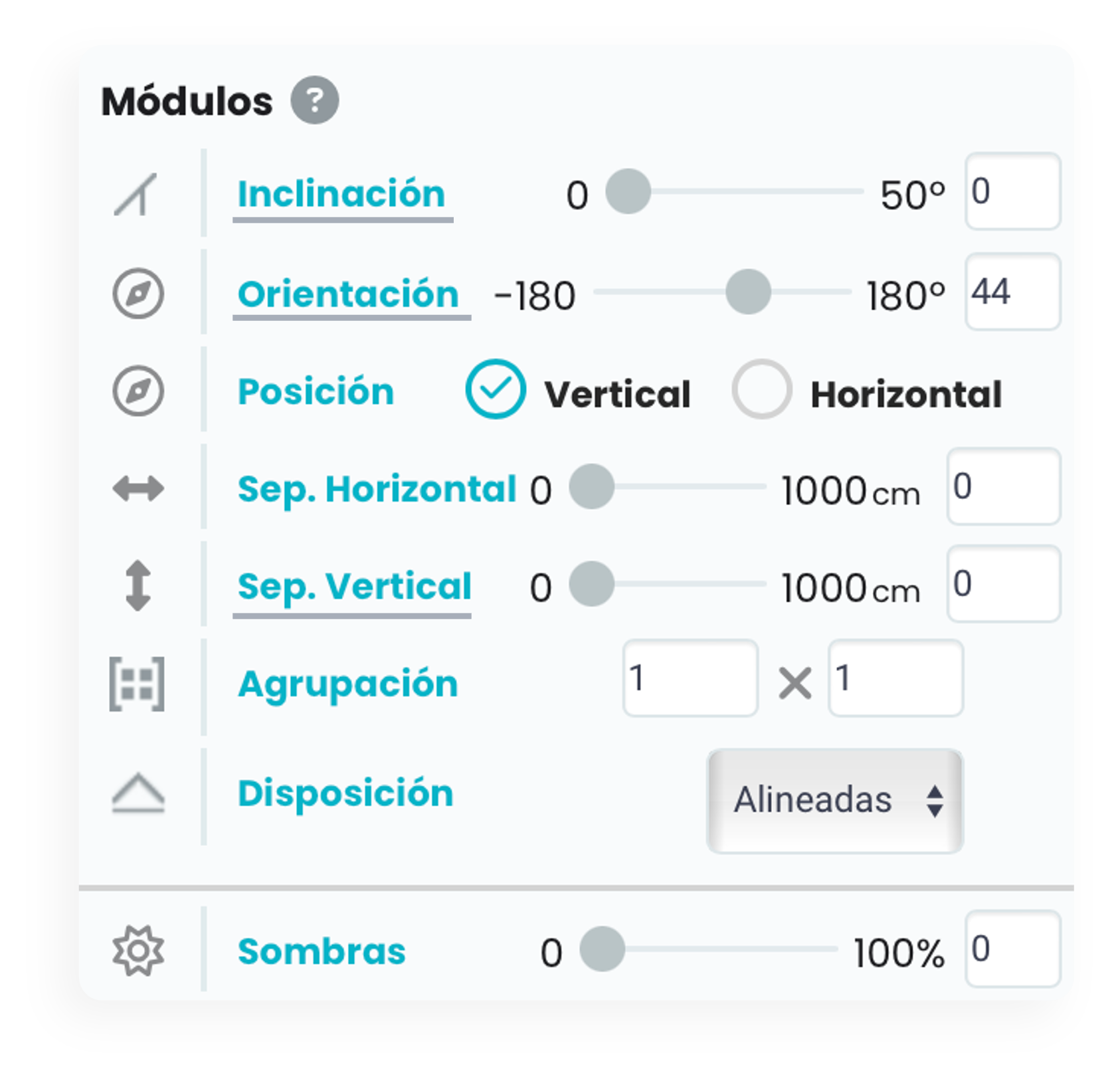

Dentro de la sección de módulos, establecemos la inclinación en 0 grados, ya que no es necesario especificarla si la cubierta ya tiene su propia inclinación. Respecto a la orientación de los paneles, será igual a la registrada en el apartado de cubierta, 44º.
- Instantáneamente, se calcula la separación vertical de los paneles solares.
Una vez editados los campos, se guardarán automáticamente.
Ahora nos enfocaremos más en la organización de los módulos solares en el terreno.
-
Recomendamos pulsar el botón de “

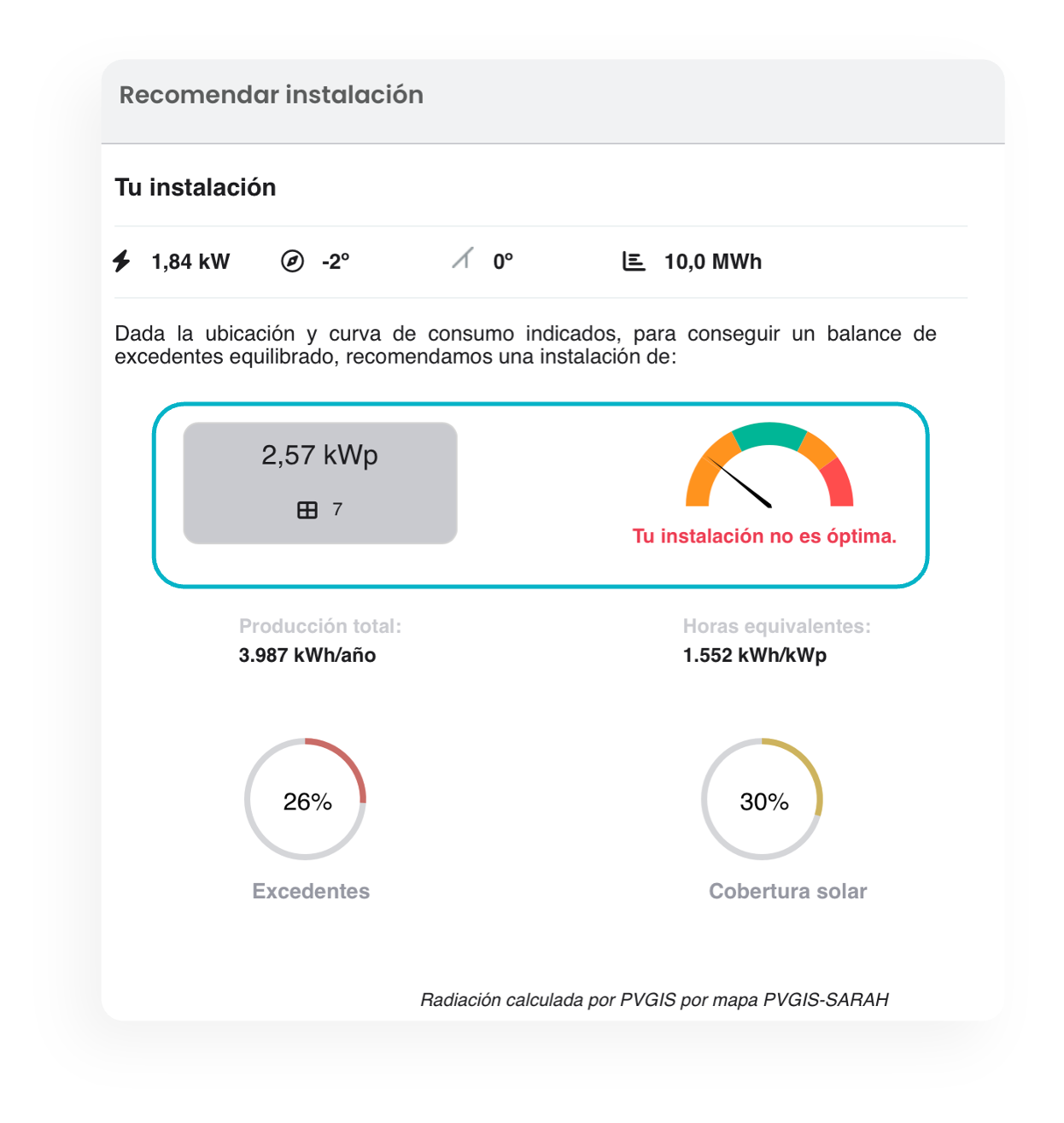

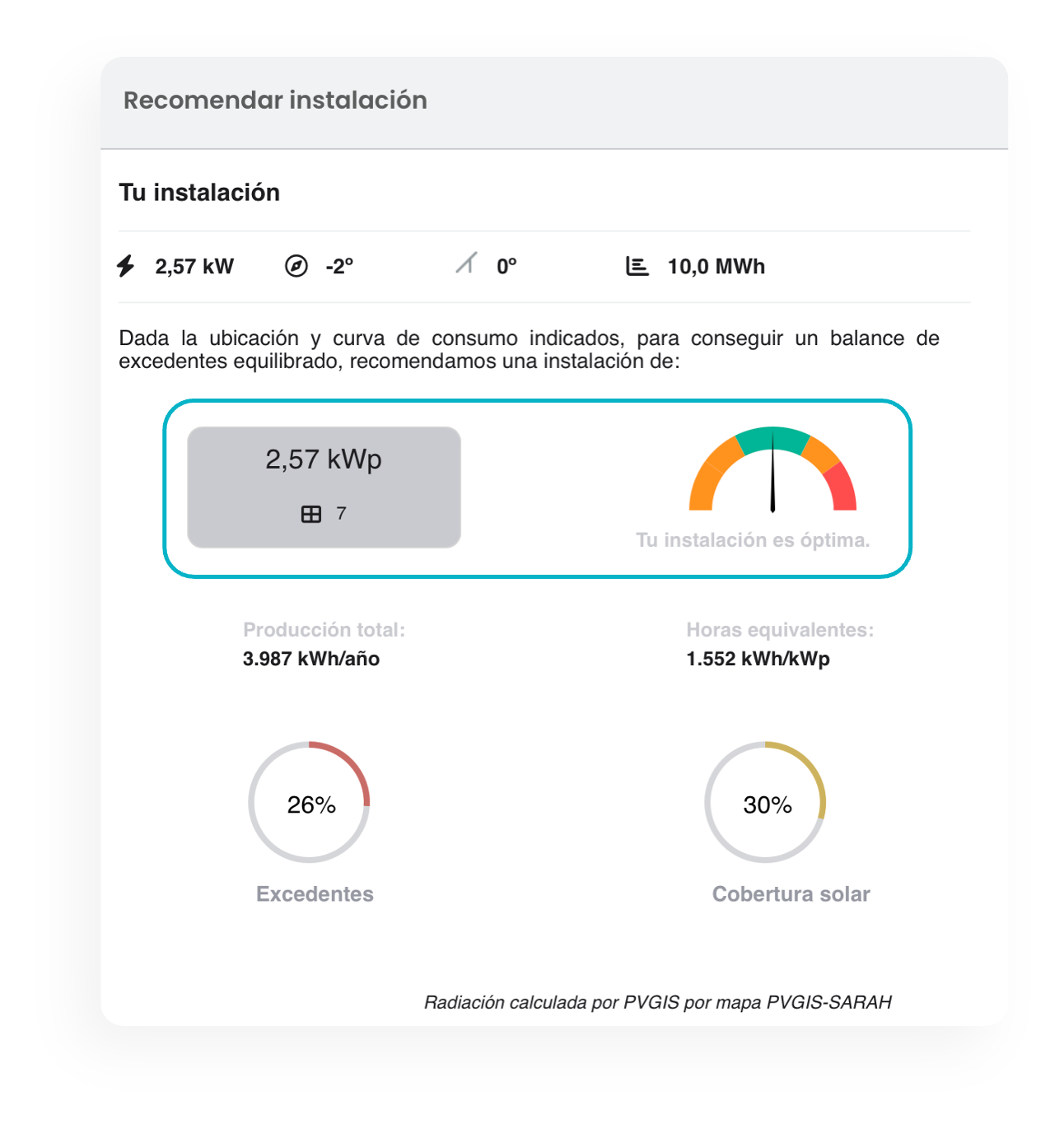

Recomendar” para que el sistema nos haga un cálculo orientativo sobre la cantidad de módulos solares necesarios para una instalación óptima con autoconsumo y excedentes, según el consumo anual del cliente.
• Como vemos, nos indica que la instalación no es óptima, y que tendríamos que añadir 7 paneles solares. ¡Vamos a ello!
-
Pulsamos en

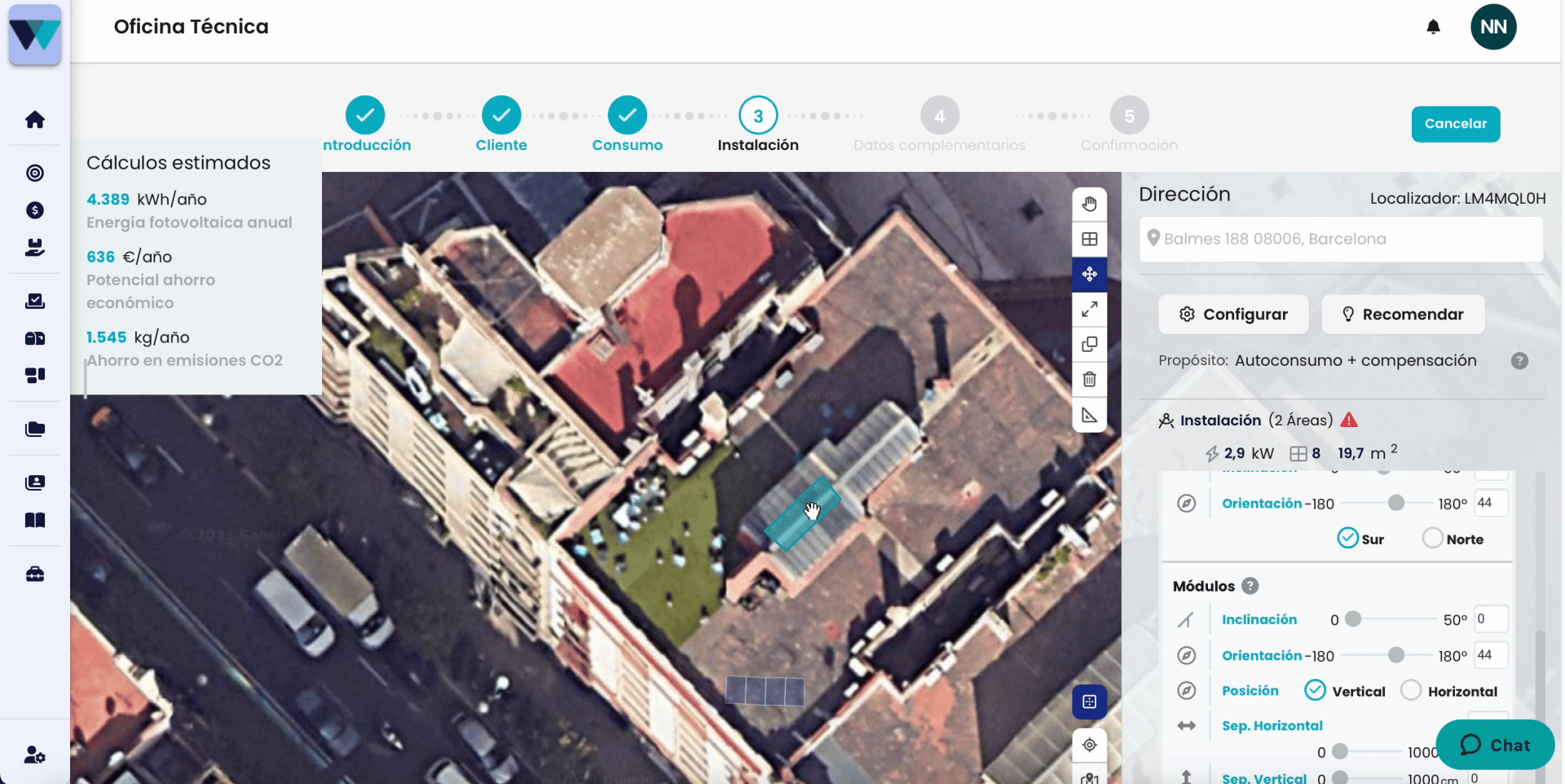

para editar los módulos.
-
Presionamos en
para ubicarlos en el terreno como se requieran.
-
Pulsamos de nuevo a “
Recordemos, que en esta instalación de un particular habrá venta de excedentes. Para eso hemos de configurar el propósito de la instalación.
-
-

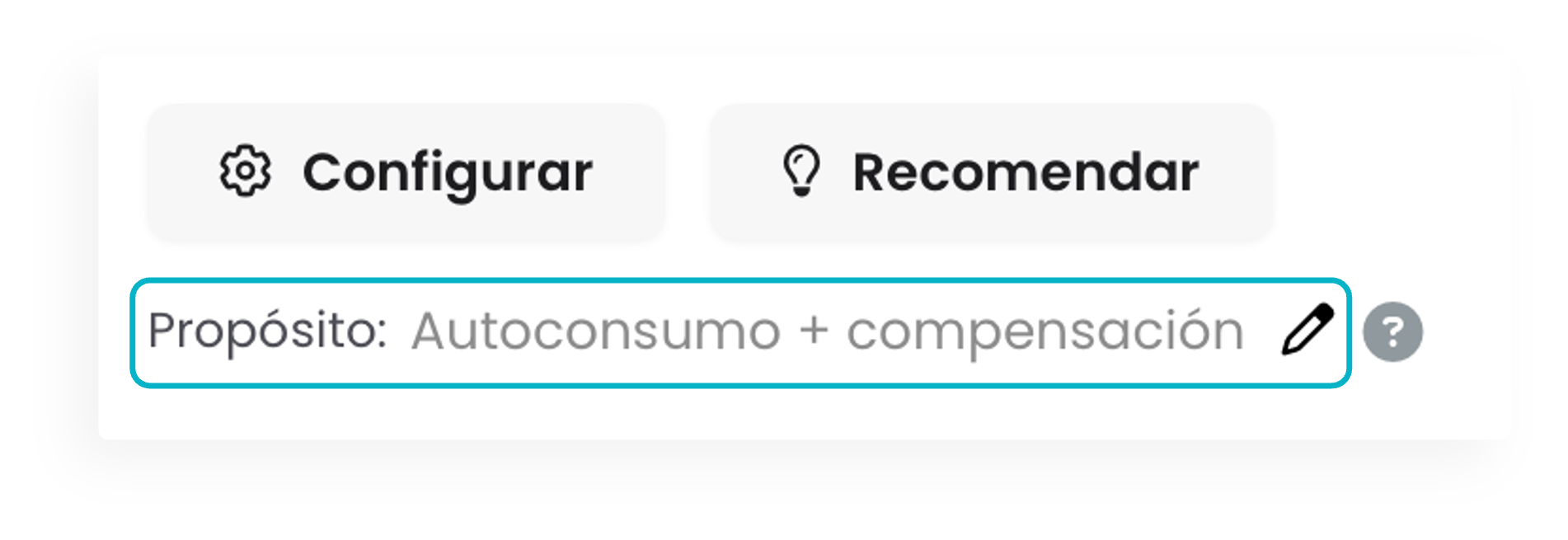

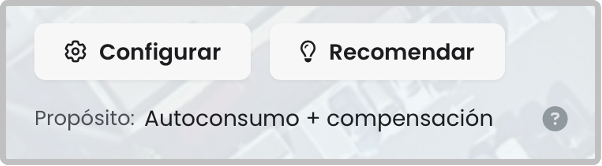

En el mismo panel de edición, en la parte superior, accede a ”Propósito”.
- Pulsa a “Autoconsumo + Compensación”. Esta opción significa que el cliente podrá compensar los excedentes de autoconsumo al mejor precio del mercado. Esta opción es de lo más habitual en cuanto a residencial.
-
Una vez finalizado este proceso, pulsamos en "Siguiente" y confirmamos la generación de oferta.
Y así es como hemos creado el diseño de un proyecto fotovoltaico en residencial con áreas con diferente orientación e inclinación y con venta de excedentes.
Nota:
Si queremos modificar posteriormente el diseño, o queremos añadir campos adicionales del diseño, accede al artículo que mostrarán otras herramientas de edición de las áreas ya dibujadas. Importante volver a generar la imagen del diseño siempre que se haga un cambio en el diseño.
