[Diseñador FV] instalación con orientación Este-Oeste

Saca el máximo provecho

Actualmente, existen diferentes modalidades de configuración de los paneles solares en una instalación fotovoltaica para maximizar el provecho de la energía solar y de la superficie de instalación.

Una de ellas es la instalación de paneles solares con una disposición Este-Oeste, una alternativa muy viable para industrias o para aquellos hogares en el que el consumo de energía no converge con el pico más alto de producción de energía fotovoltaica, produciendo así más energía durante las horas no pico.

En este artículo consideraremos algunos consejos prácticos vinculados con el diseño de una instalación de módulos solares con orientación Este-Oeste desde la plataforma Wattwin.

¿Cómo funciona?

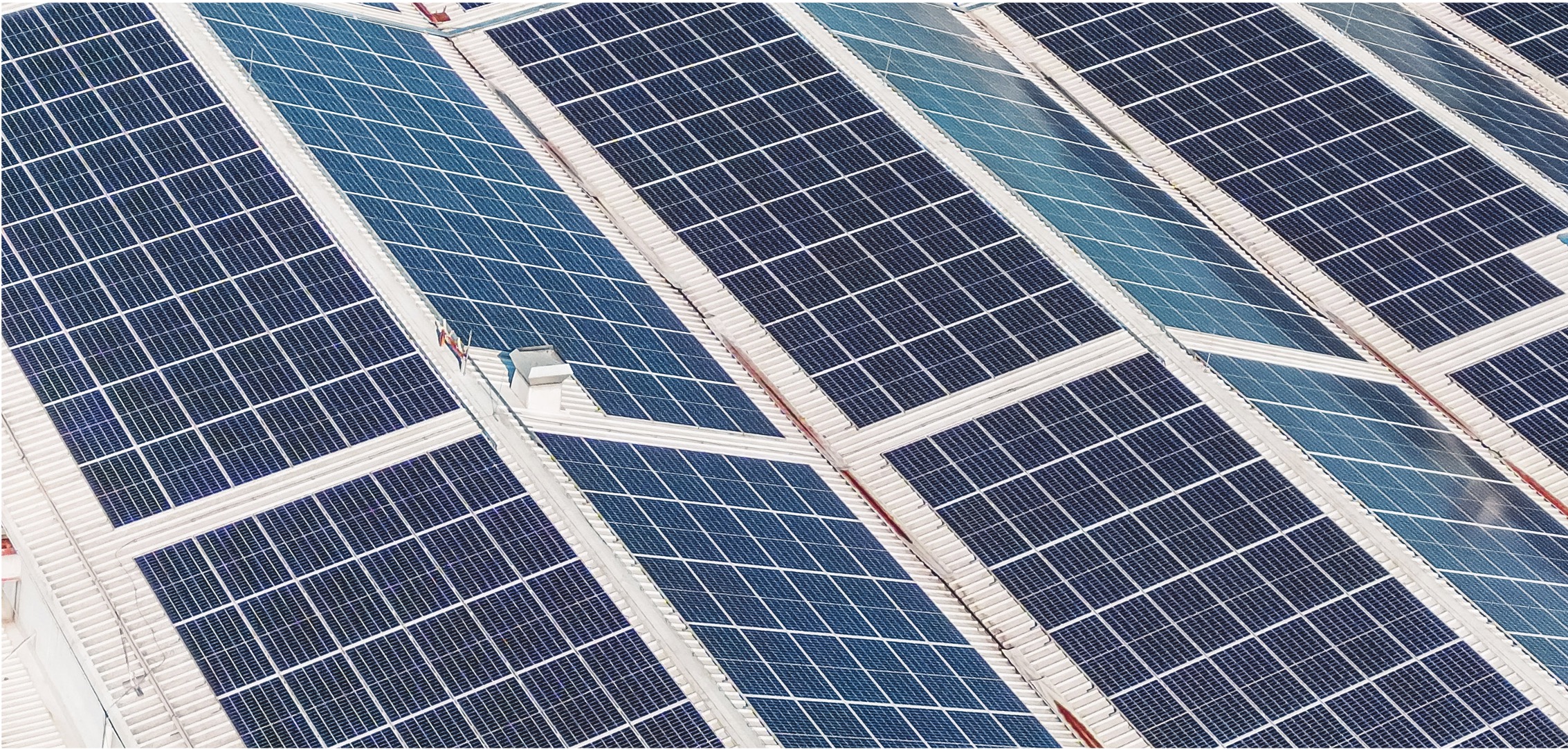

Este tipo de configuración implica que la mitad de las placas solares estén orientadas al Este y la otra mitad estén orientadas al Oeste. De esta manera, se permite obtener una producción de energía solar más prolongada y estable a lo largo del día, ya que, la configuración reduce el pico de potencia central al mediodía, prolongando la duración de la producción por la mañana y por la tarde. Del mismo modo, permite un mayor provecho de los espacios por la ausencia de las sombras de los módulos delanteros sobre los módulos de las filas posteriores. Por lo tanto, se requiere menos superficie de instalación.

A continuación, en el paso a paso, te mostraremos las indicaciones y todos los aspectos a tener para configurar el diseño mediante el editor de diseño en Wattwin.

¡Vamos a ello!

Domina la plataforma en dos minutos

Paso a paso

Disponemos de varias opciones para acceder al editor de diseño, o bien a través del asistente de solicitud, en la creación de la oportunidad, o bien cuando la oportunidad ya está creada, mediante el espacio de la oportunidad concreta. Para más información acerca de este proceso accede al artículo correspondiente.

Desde el editor principal tenemos diferentes herramientas de edición para dibujar el área de la instalación fotovoltaica. En este artículo se detallan todas las herramientas para dar comienzo al diseño.

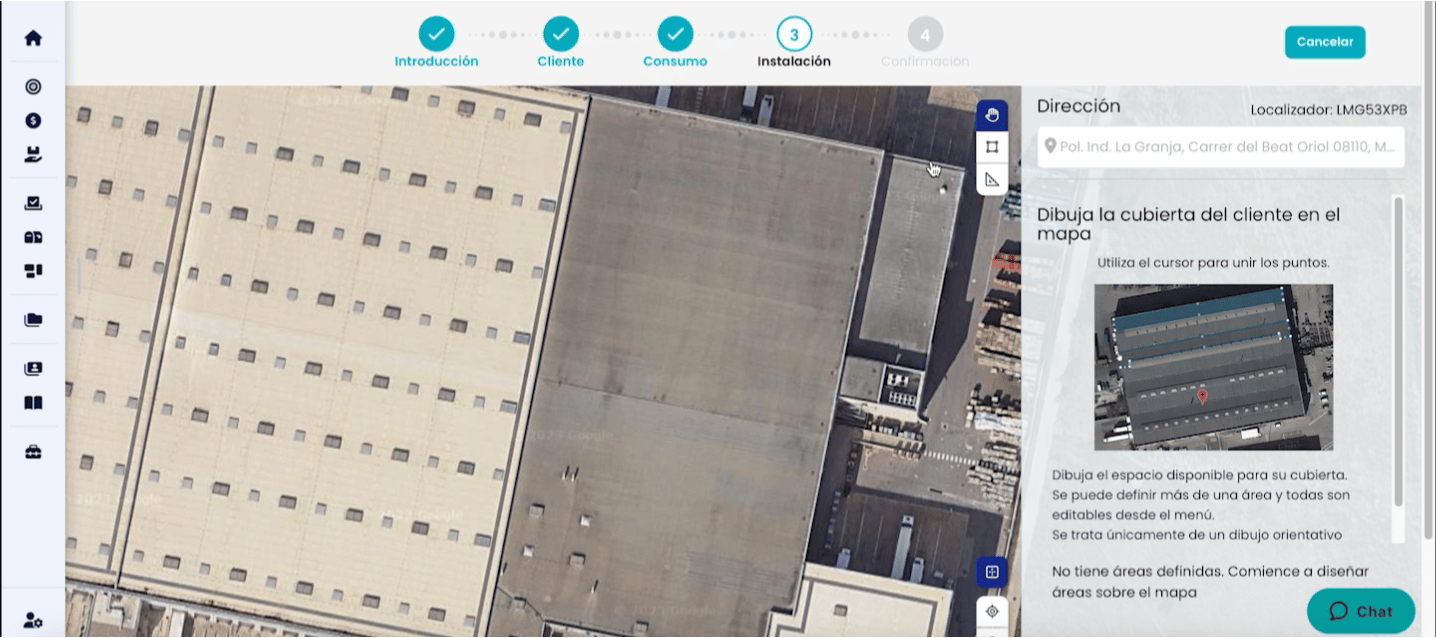

Una vez estemos ubicados en la sección Instalación, nos encontraremos con el mapa satelital de la dirección añadida.

1. Con el botón podemos navegar por el mapa, acercarnos y alejarnos del tejado.

2. Hacemos clic en para empezar a dibujar el contorno de la cubierta, mediante la unión de puntos.



   • Nos aparecerá de manera automática en el mapa el máximo número de módulos solares que caben en el área creada (pero no los módulos que necesitamos para el cliente según el consumo anual).

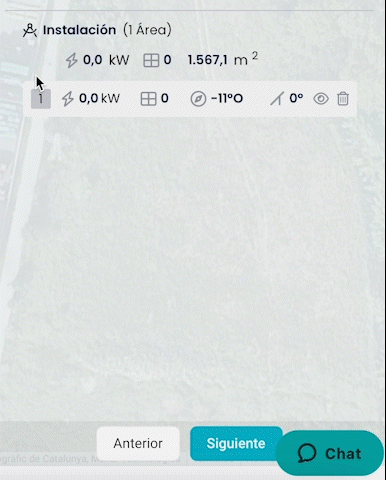

3. Automáticamente, se activará el panel de configuración lateral con las herramientas de diseño del área creada.

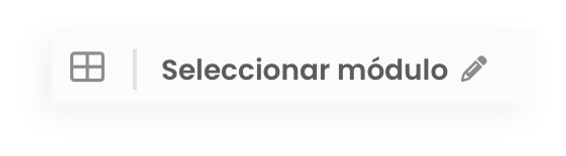

4. Seleccionamos el tipo de módulo que más nos interese para la instalación, haciendo clic a  .

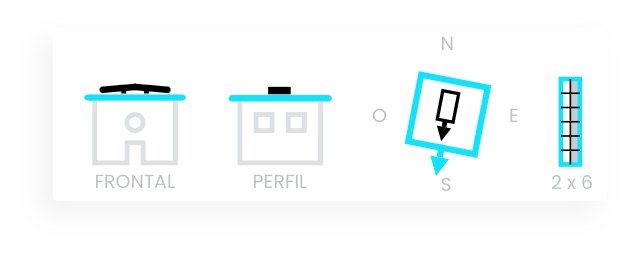

5. Editamos los campos de inclinación y orientación de la cubierta y módulos. Para más información acerca de estos campos accede al artículo donde muestra las configuraciones para instalaciones en diferentes terrenos.

   • Los paneles solares deberían estar orientados al Sur siempre que se encuentren en el hemisferio norte, para maximizar la captación de energía solar.

   • La inclinación de los módulos se recomiendan entre 5º y 10º en terreno plano. Esto permite reducir la presión del viento. Aunque por ejemplo en el norte de España, se recomienda una inclinación mayor.

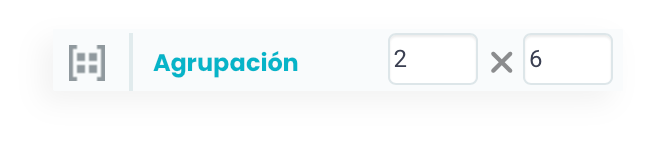

6. En el apartado módulos, en la opción "Agrupación", agrupamos los módulos en 2 columnas para luego añadir el número de paneles solares por columna. En nuestro caso, vamos a hacerlo de 2x6 para tener grupos de 12 paneles solares.



7. En la opción "Disposición", escogemos la opción Este-Oeste.



8. Adicionalmente, si queremos añadir carriles de mantenimiento, para que circulen los técnicos, pulsamos en "Separación horizontal" y incluimos 50 cm. Así pues, se creará la separación.



De esta manera, tendríamos la instalación con una disposición Este-Oeste.

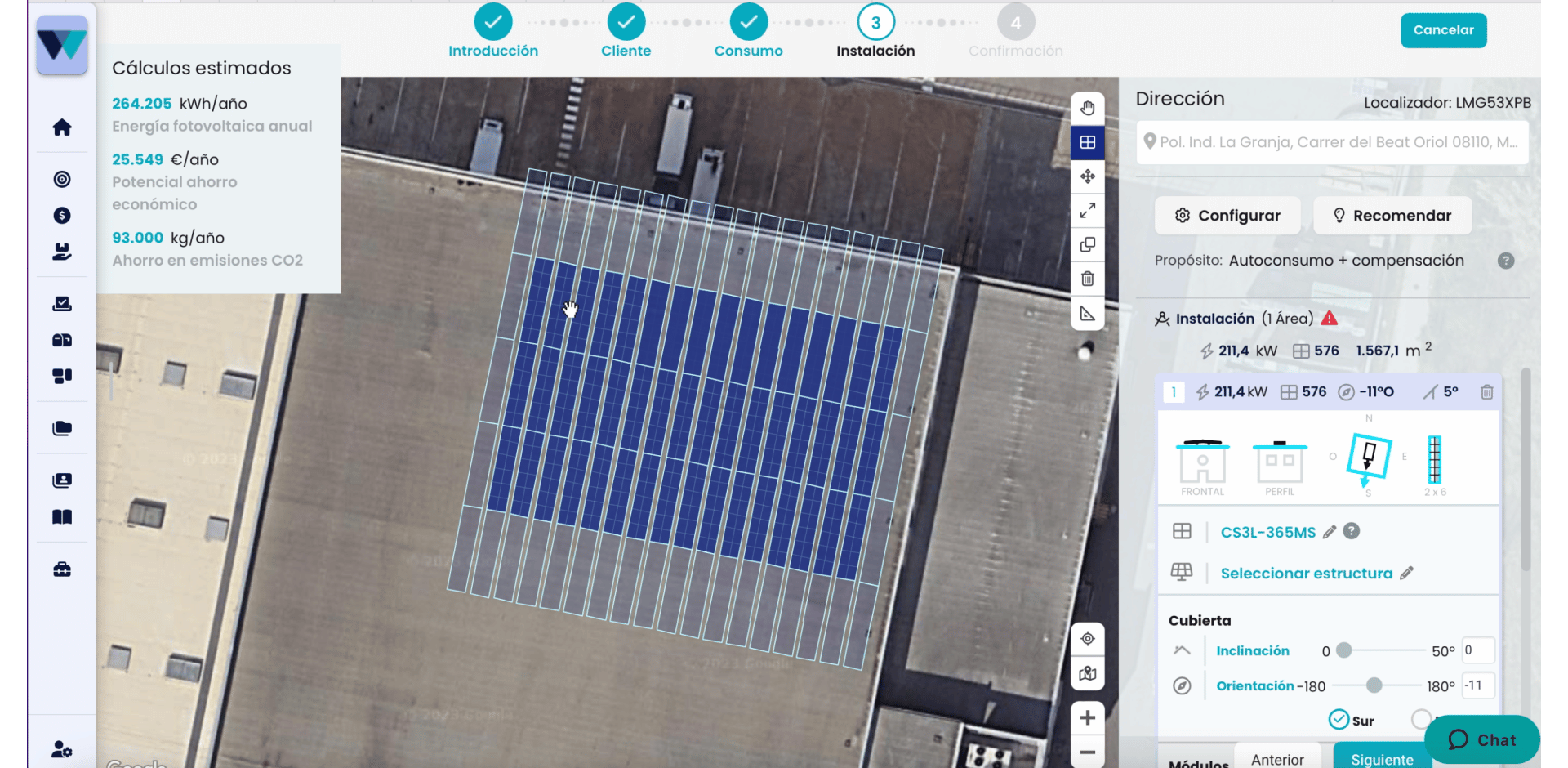

• • Los paneles de ilustración muestran el dibujo de la instalación, la parte más oscura corresponde a los paneles solares que están mirando hacia el Este y la parte más clara del dibujo corresponde a aquellos paneles solares que están mirando al Oeste.

Solo quedaría añadir/quitar las agrupaciones de módulos solares, con el botón , y ubicarlos en el terreno como se requieran, con el botón , según las necesidades del cliente para ofrecerle la mejor solución para una instalación óptima.

• • Recomendamos el uso de la herramienta “ Recomendar” para verificar que el diseño creado dispone de los módulos solares necesarios, según el consumo anual del cliente, para una instalación óptima.

Siguiendo estos pasos y consideraciones, podrás diseñar eficazmente tu instalación fotovoltaica industrial con orientación este oeste, optimizando la captación solar, facilitando el mantenimiento y asegurando una estimación precisa de la producción y el presupuesto.

Recuerda:
Desde la plataforma Wattwin, el diseño puede ser reconfigurado a posteriori en función de las necesidades del cliente, lo que comporta, a su vez, una modificación en el presupuesto final y producción generada por los paneles solares.
