Las instalaciones aisladas de red se centran en satisfacer las necesidades energéticas del cliente sin necesidad de depender de la red eléctrica convencional, garantizando un suministro de electricidad continua, incluso cuando no hay generación solar, gracias a los sistemas de almacenamiento de energía. Esto es especialmente útil en áreas remotas o en situaciones en las que no es posible o rentable conectarse a la red eléctrica, pero es muy necesaria una fuente de energía.

Cuando hay luz solar disponible, los paneles solares generan energía mediante la conversión de la luz solar en energía eléctrica. Esta electricidad puede ser usada inmediatamente para alimentar aparatos eléctricos del hogar o del negocio. Además, si la producción solar supera la demanda de energía del cliente en un momento dado, el exceso de energía puede ser almacenado en baterías para su posterior uso, especialmente útil en días nublados o durante la noche.

En paralelo, al no estar este tipo de instalaciones conectadas a la red eléctrica convencional, no se vierten los excedentes de energía en ella, con lo cual, no se puede compensar la energía excedentaria de esta manera.

¿Cómo funciona?

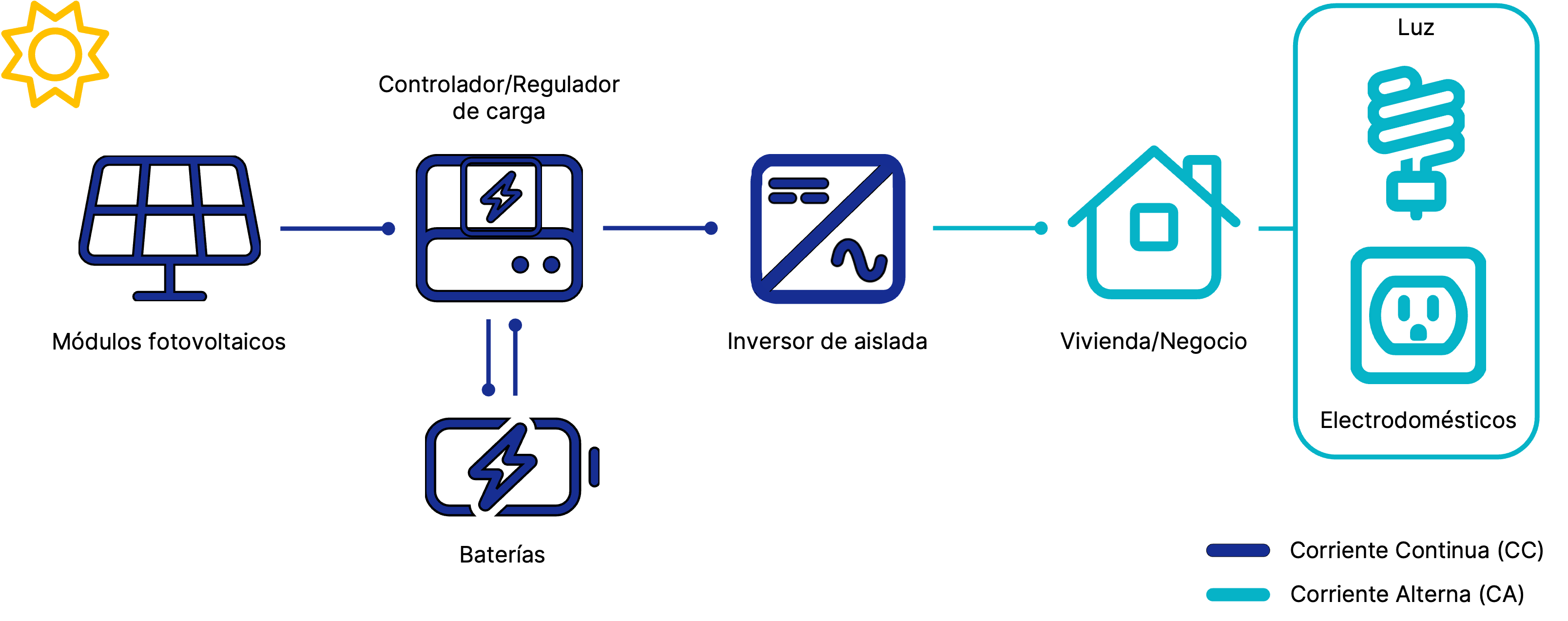

A continuación, se explica cómo funcionan este tipo de instalaciones aisladas de red:

Paneles solares fotovoltaicos: el proceso comienza con la captación de la energía solar por medio de módulos solares instalados en la ubicación deseada. Estos paneles convierten la luz solar en energía eléctrica en forma de corriente continua (CC).
Controlador/Regulador de carga MPPT: controlan el flujo de energía que circula entre paneles y baterías. La electricidad en forma de corriente continua (CC), generada por los paneles solares, se envía a un controlador/regulador de carga MPPT (Maximum Power Point Tracking). Este dispositivo ajusta la tensión y la corriente de entrada para que los paneles operen en su punto de máxima potencia (MPP), teniendo en cuenta, sobre todo, que no genere una tensión superior a la necesaria para la carga de la batería y propicie a una sobrecarga de la misma. Por otro lado, son dispositivos capaces de ajustar correctamente la energía en CC para el almacenamiento en las baterías y conocer si el estado de carga es óptimo.
Baterías: las baterías son componentes clave en un sistema aislado de red. La energía generada en exceso durante el día se almacena en baterías en forma de corriente continua (CC) para su uso posterior.
Inversor de aislada: el inversor toma la energía en corriente continua (CC) y la transforma en corriente alterna (CA), adecuada para alimentar dispositivos y electrodomésticos convencionales. También monitorea el estado de la instalación y puede llegar a transmitir alarmas en caso de problemas o fallas en el sistema.

Paso a paso

Desde Wattwin, podrás crear instalaciones aisladas de red de forma rápida y sencilla. Quédate para aprender cómo proceder en la plataforma.

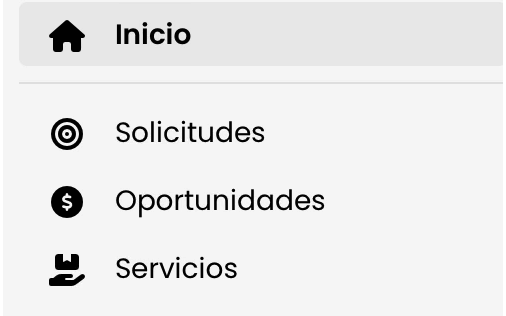

Desde el menú de configuración lateral, accede al módulo Oportunidades.

Genera una nueva oportunidad de venta pulsando al botón de "Nueva", ubicado en la parte superior derecha, y rellena los campos necesarios para crear el nuevo registro.

Elige un cliente registrado en la plataforma o crea uno de nuevo (no olvides añadir una dirección), da nombre a la oportunidad, indica su solución, su prioridad, el tablero y la etapa donde se ubica, y opcionalmente la fecha estimada de cierre y el importe estimado. Por último, indica el responsable y el canal de entrada.

La plataforma te redirigirá instantáneamente al espacio de la oportunidad para configurar sus detalles.

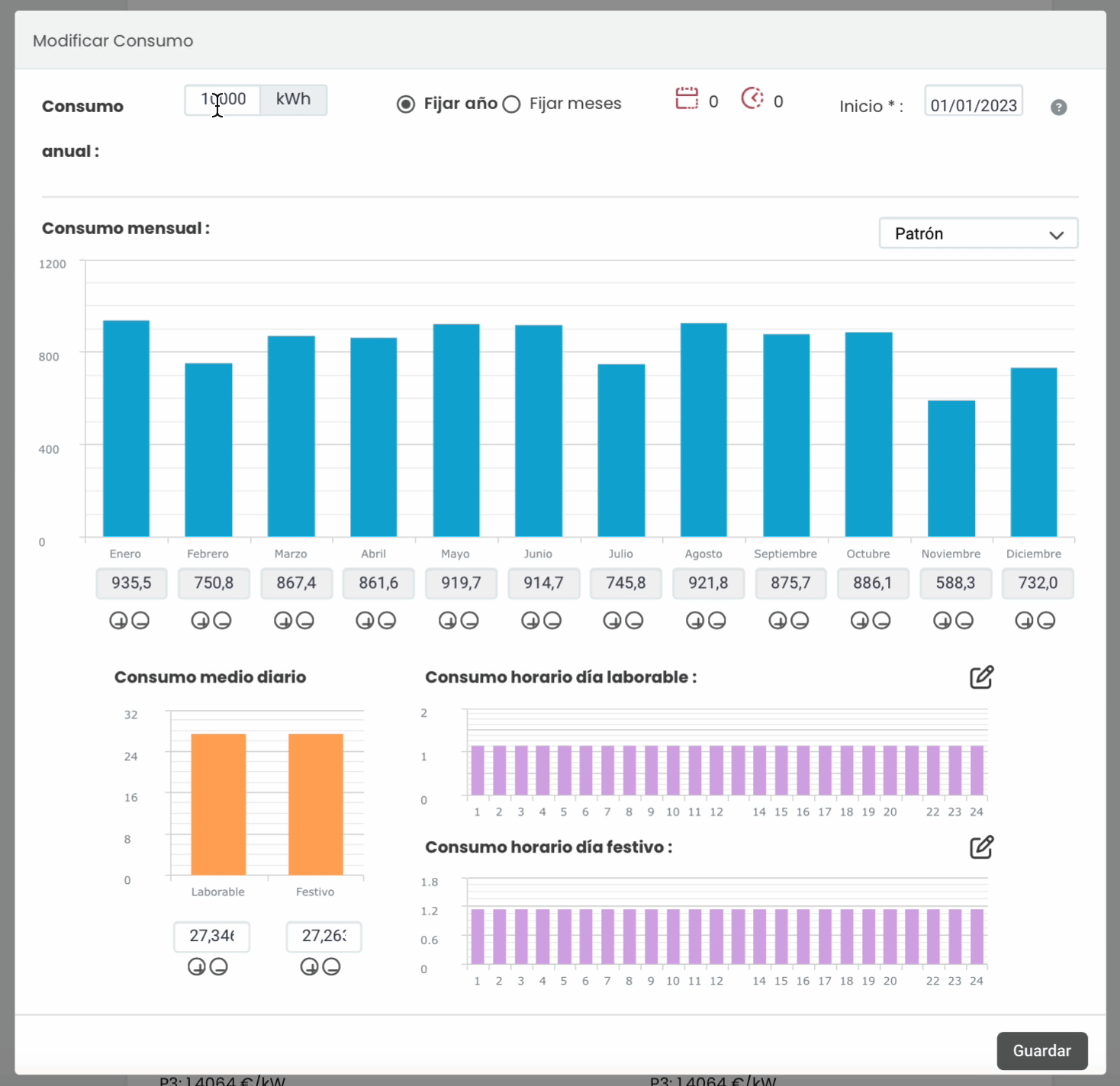

Accede a la pestaña de Instalación, y, clica en Punto de suministro y sección Consumo para concretar los consumos del inmueble. Haz un sumatorio de:

• Consumo de todos los electrodomésticos, teniendo en cuenta el tiempo que estos estarán activos durante el día.

• Los días de autonomía que se requieren del uso de la batería, sin llegar a descargarla del todo, en base la energía necesaria por día.

Nota: los datos del apartado de Tarifas no son necesarios, ya que no se aplican los costes de red en este tipo de instalaciones.

En la pestaña Diseño:

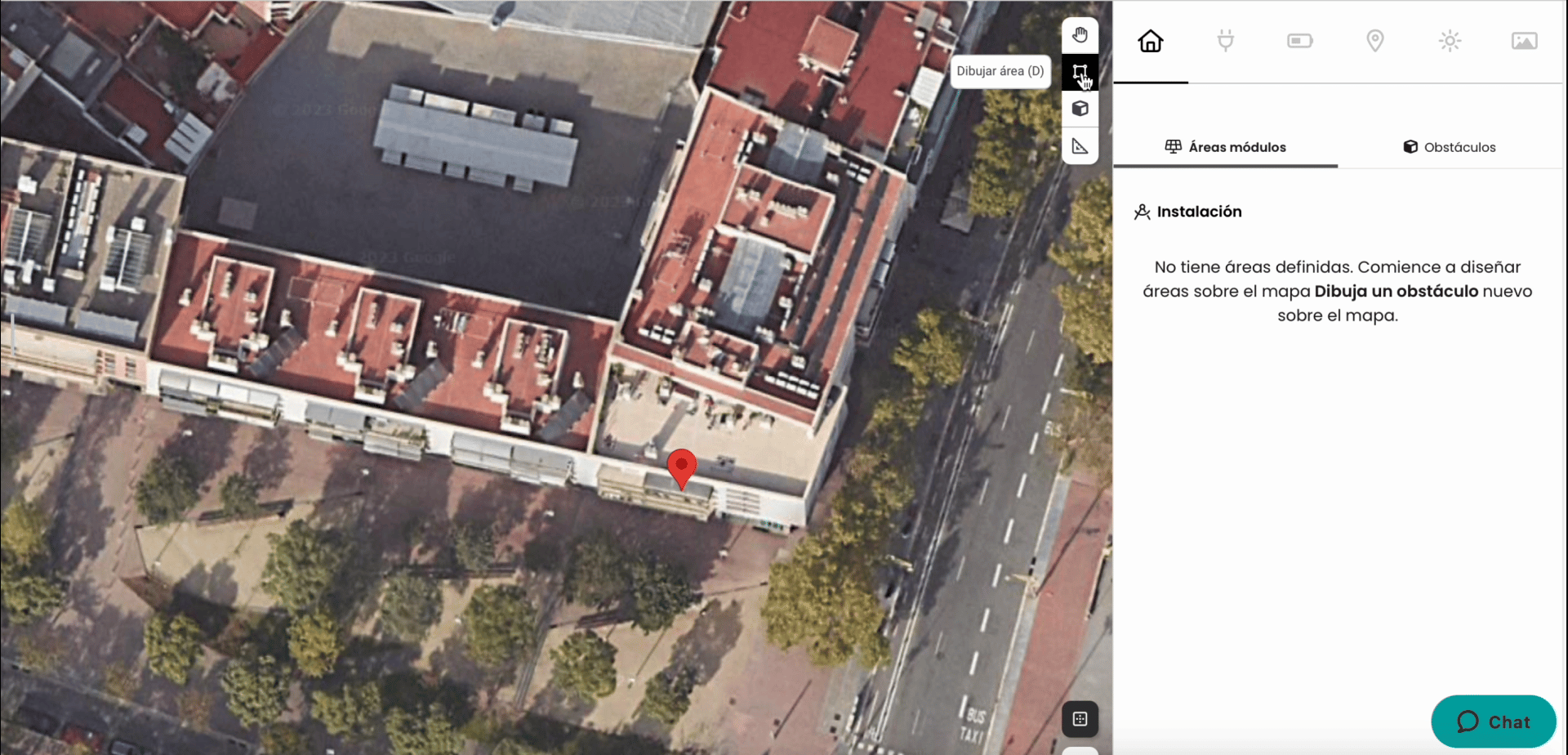

• Selecciona el propósito "Autoconsumo + inyección cero" y dimensiona y configura la instalación, en base al consumo previamente estimado. Para más información, accede al artículo.

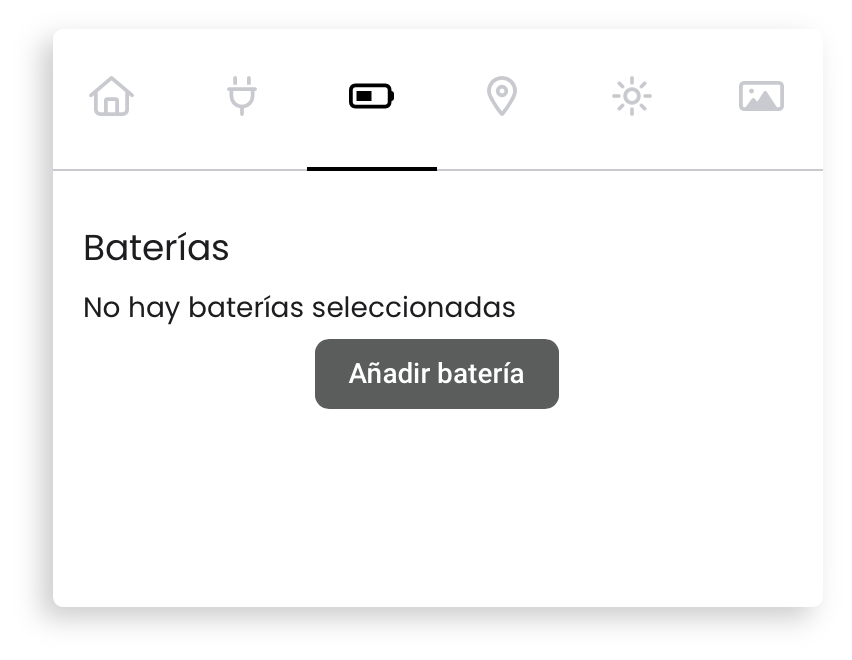

• Desde la pestaña Baterías, selecciona las baterías requeridas, también en función del consumo calculado.

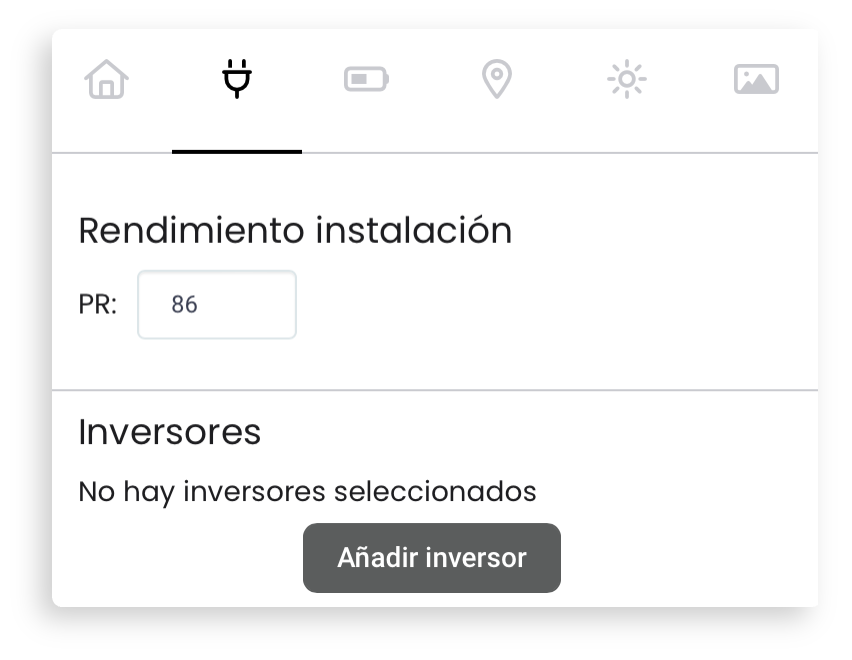

• Con la acumulación acordada, desde la pestaña Rendimiento de la instalación, elige el inversor de aislada deseado.

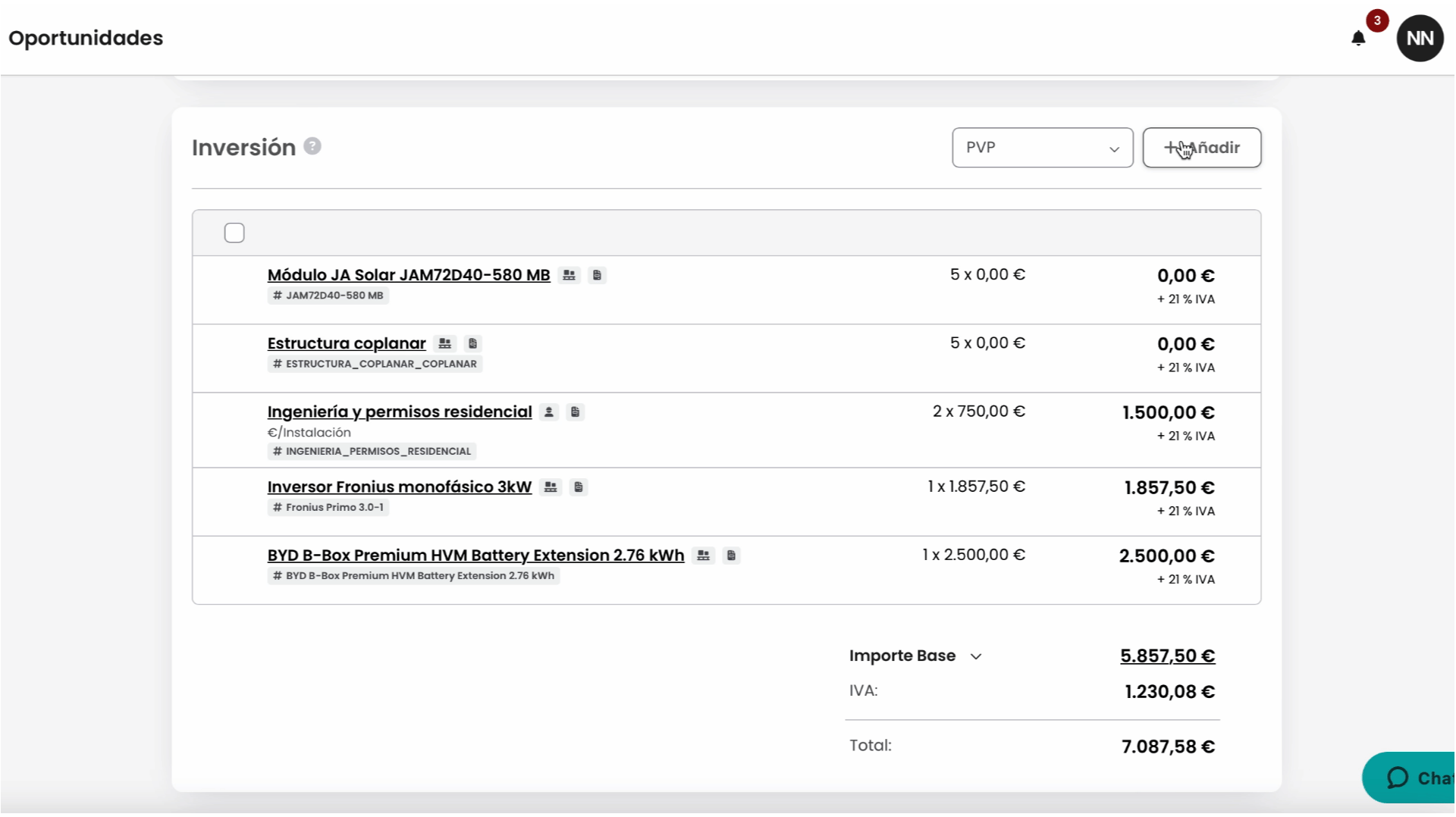

En la pestaña, Desglose de productos, y sección Inversión, selecciona el controlador de carga MPPT (vinculado con la categoría Gestor de carga), y en la descripción, señala la potencia de entrada o entradas MPPT para adecuarla. Al mismo tiempo, si se precisa, agrega cajas de strings (relacionado con la categoría Cajas eléctricas) para agrupar los strings, y añade la descripción necesaria.

Nota: las configuraciones y elementos de la instalación dependerán en gran medida de la marca que se utilice por la compatibilidad entre batería e inversor.

Nota: si no dispones de estos productos, créalos desde 0 y vincúlalos con tu catálogo preferente. Para más información, accede al siguiente artículo.
Accede a la pestaña Producción para ver los resultados de la instalación y verificar que todo está en orden.
1. Ten en cuenta que en una instalación aislada de la red, las subpestañas Comparativa de facturas y Proyección, los datos de coste de red no son relevantes ya que no se aplican los costes de red. Aunque los datos mostrados son reales, no es necesario consultarlos, pues no influyen en este tipo de instalación.

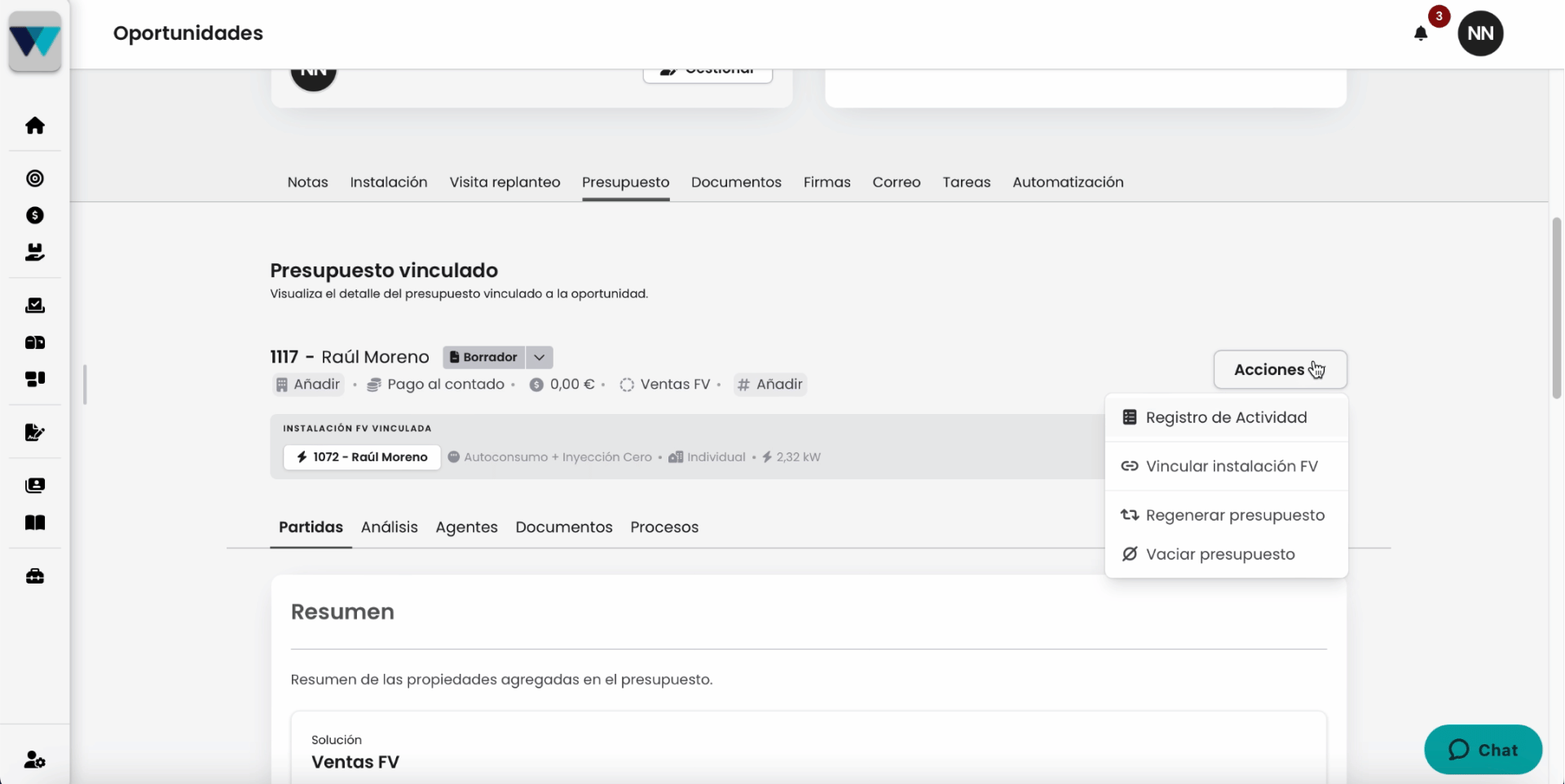

Una vez configurada y revisada la instalación aislada de red, desde la pestaña Presupuestos genera el presupuesto. Accede a este artículo para descubrir todas las vías de generación de presupuestos en Wattwin.
