Cuando se planifica una instalación fotovoltaica, es importante realizar una evaluación de una serie de contextos, aspectos y condiciones para asegurarnos de que el sistema sea eficiente, rentable, legal y sostenible.
Es por ello que, el diseñador Wattwin dispone de una herramienta para hacer un análisis del contexto de sombreado, donde permitirá incluir obstáculos en la elaboración del diseño y conocer, al mismo tiempo, la afectación de sus sombras gracias a los cálculos avanzados proporcionados.
Esto no tan solo mejorará la eficiencia energética y la estética del mismo, sino que tendrá también un impacto en el proyecto al disponer de una representación más realista y detallada de los cálculos de exposición solar.
¿Cómo funciona?
Con un solo clic podrás dibujar el área ocupada de cualquier objeto que proyecte sombras sobre tu instalación, y agregar su altura, para ponderar la afectación de sus sombras. Esta relevante información se trasladará, si lo deseas, tanto a la estimación de la energía producida como al ahorro económico generado.
Fácil, ¿no? Optimiza tus diseños y la experiencia de tus clientes con Wattwin, y sigue el artículo para información más detallada.
Domina la plataforma en dos minutos
Paso a paso
Dibujar obstáculos
La incorporación de obstáculos libres solo es posible desde el espacio de la oportunidad o servicio en concreto, una vez se hayan recogido los datos del cliente, consumo e instalación.

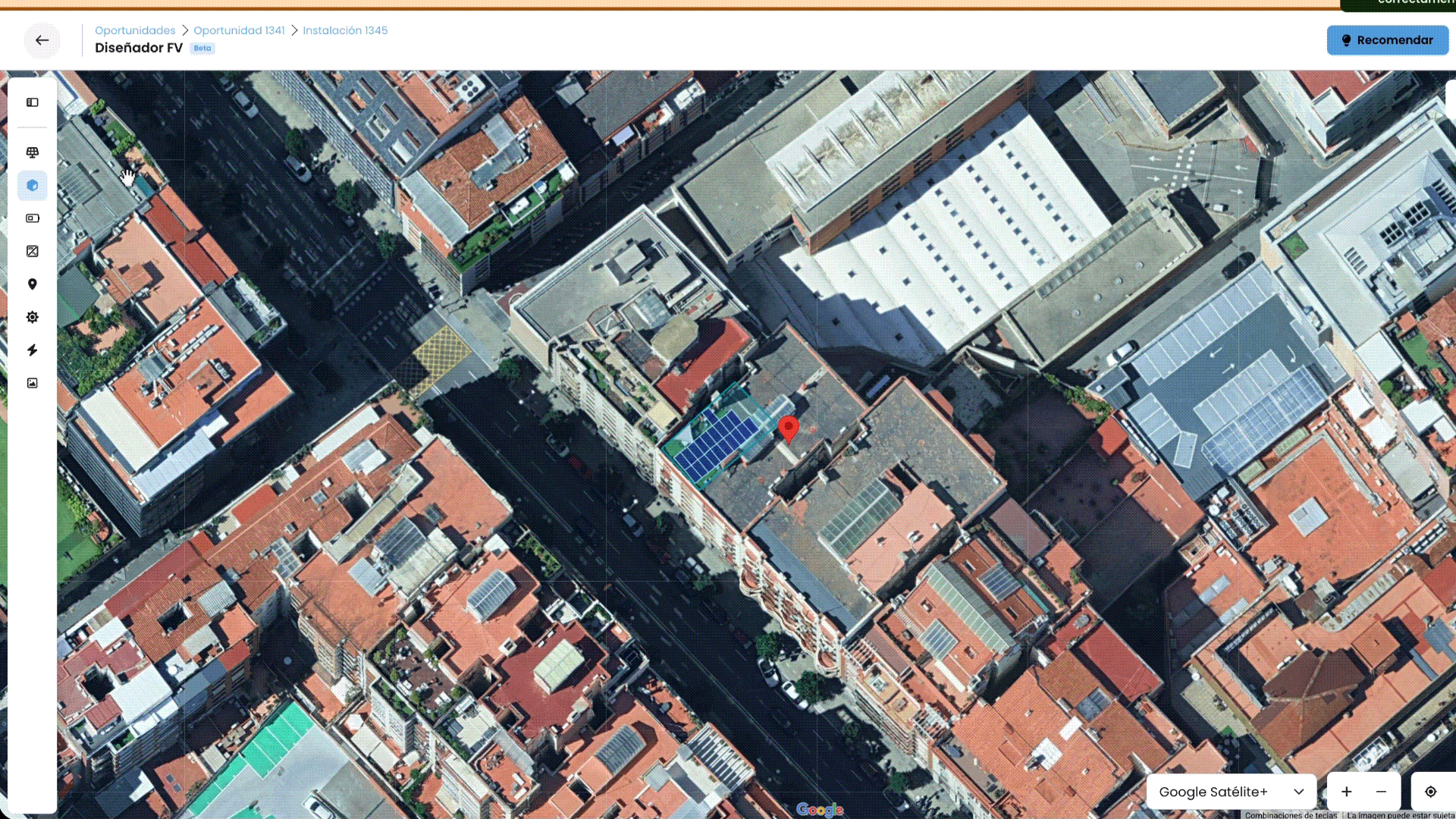

- Tras haber entrado en la oportunidad o servicio, deberemos dirigirnos a la pestaña ”Instalación” y posteriormente a “Diseño” para visualizar el trabajo gráfico de la instalación.
-
Mediante este botón
podrás dibujar el área de uno o varios polígonos y asignarles también una altura tomando el área de tu instalación como punto de partida a 0 metros. Por ejemplo, si queremos dibujar un obstáculo simulando un árbol, tendrás que añadir la altura que genera sombra a tu cubierta (paneles).
- En el caso de integrar un objeto que colisiona con los módulos dibujados, de manera automática, el sistema eliminará los módulos afectados.
-
Adicionalmente, si no queremos disponer de la visión de uno de los obstáculos, le daremos a
y desaparecerá de la pantalla. En el caso de querer eliminarlo, únicamente deberemos pulsar en
.
• Si eliminamos el obstáculo el cual haya interferido con alguno de los módulos, los módulos suprimidos con anterioridad no se regenerarán. Si queremos volver a contar con ellos deberemos añadirlos manualmente.
Calcular afectación de sombras
Para saber la afectación anual de sus sombras en cada uno de paneles solares de la instalación deberemos ir a la pestaña .
La plataforma de manera automática y predeterminada, calculará la afectación de las sombras en todos los paneles solares en aquellas instalaciones inferiores a 20 kWp de potencia. En instalaciones superiores a 20 kWp de potencia, la afectación de sombras no se calculará automáticamente. Para ello, haz clic en "Calcular sombras automáticamente" y verás los resultados.

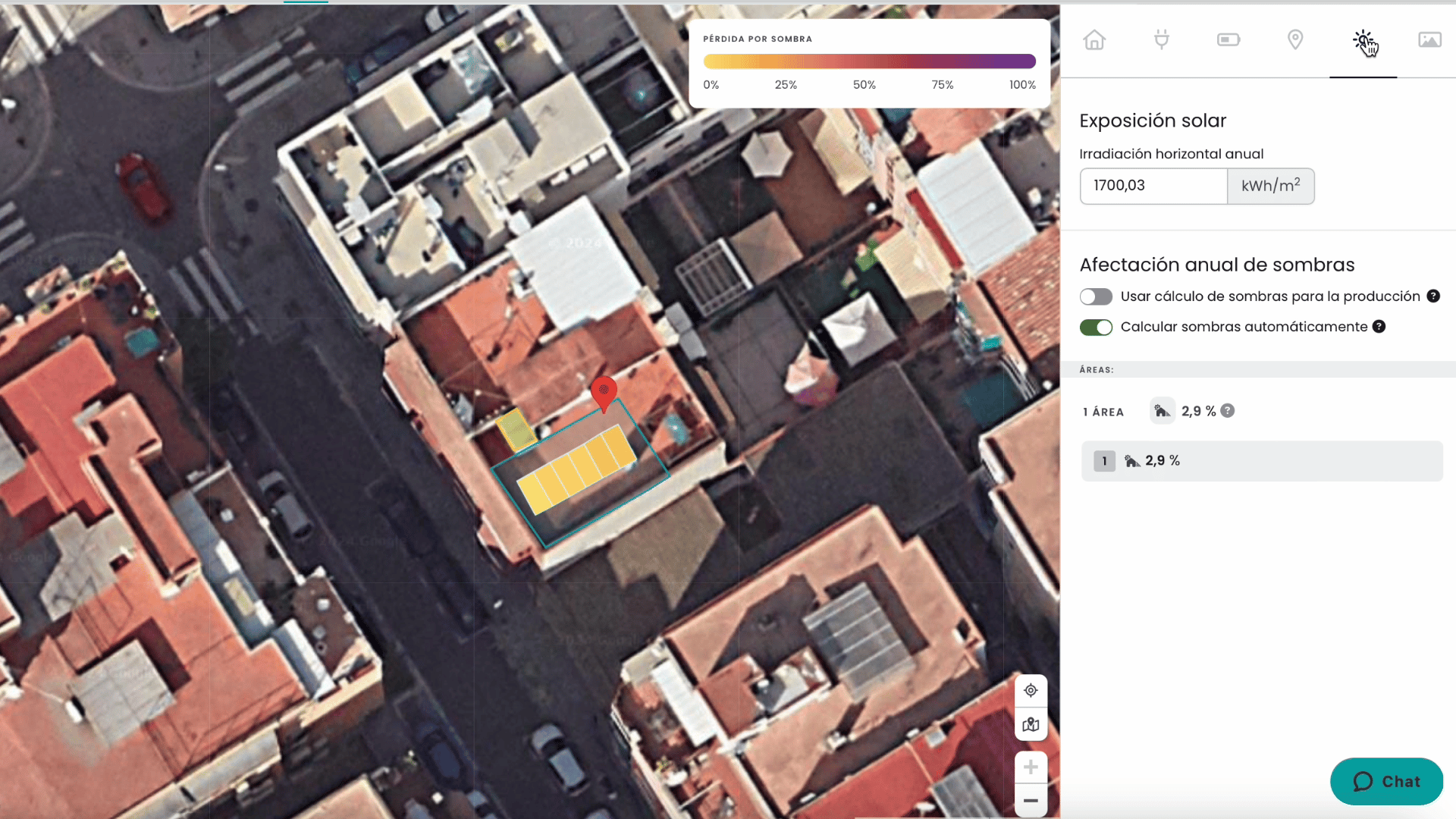

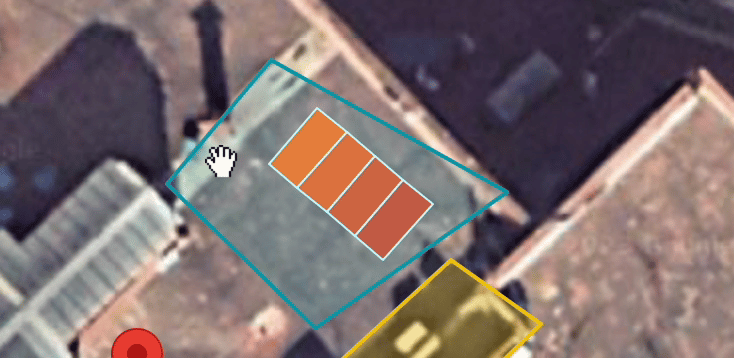

Si nos detenemos a observar el mapa, veréis que los módulos habrán variado su color y se mostrarán coloreados de acuerdo a la cantidad de perdida por sombra que ocasiona el obstáculo.
-
La leyenda de la parte superior aclara el significado de los colores de los módulos. Si oscilan entre el rojo y el morado significa que hay un alto porcentaje de pérdida por sombras.
|
A su vez, si miramos el panel derecho, podremos ver el porcentaje de pérdida anual por sombras, calculado por Wattwin. Este porcentaje se muestra para todas las áreas del diseño, y de manera específica, para cada área de módulos solares creadas, si tienes más de una en el diseño. De igual manera, cuando realices cualquier cambio en el diseño de las instalaciones de tus clientes, el sistema calculará automáticamente el nuevo impacto de las sombras para las áreas recientemente modificadas.

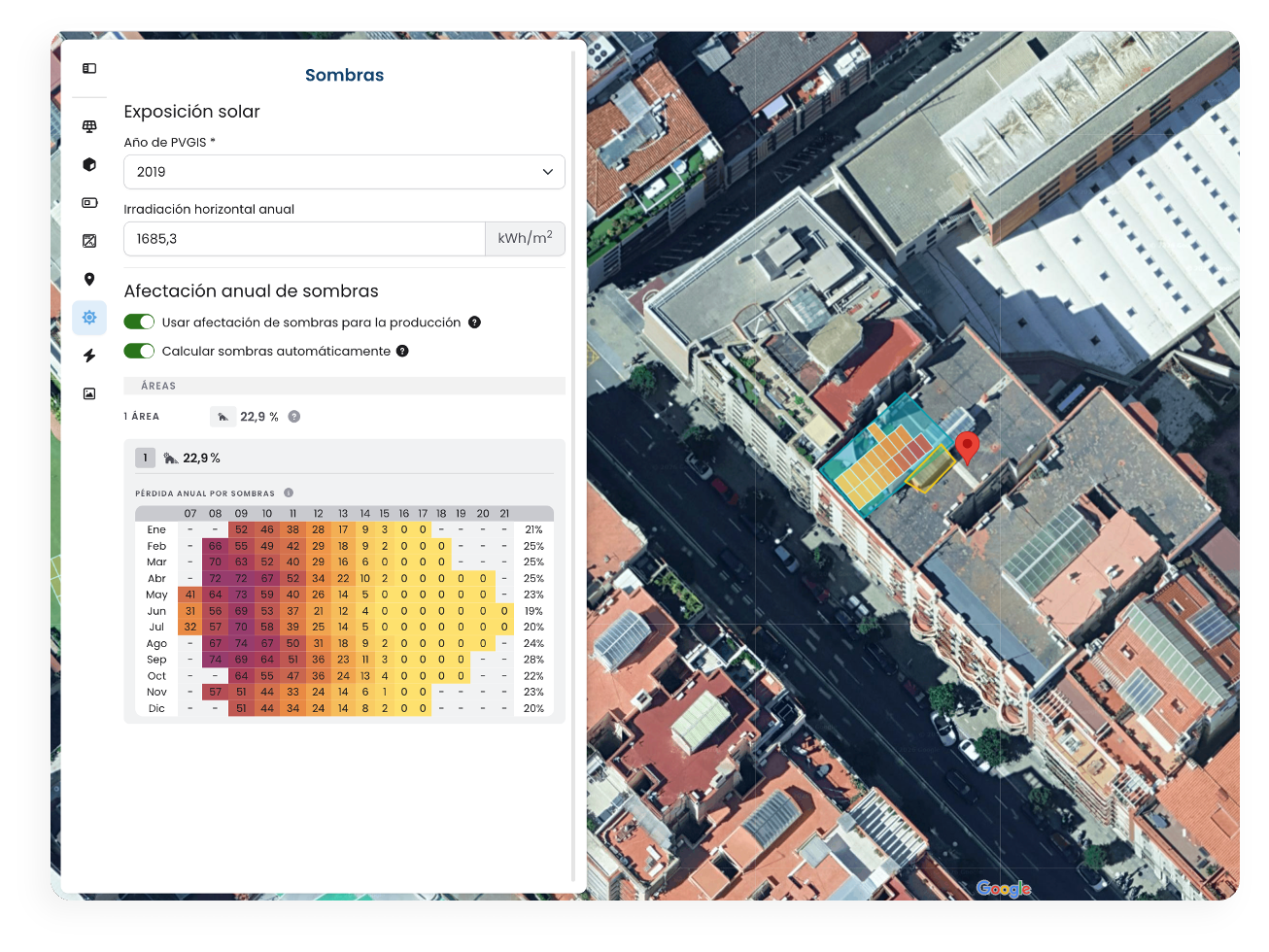

Adicionalmente, si desde el panel derecho pulsas en una área concreta, se desplegará una tabla con la variación de sombras por meses y horas a lo largo del año.
|
|
Si la analizamos más detalladamente veremos que la afectación es muy distinta en los meses de invierno y en los meses de verano. Además, veremos como de manera periódica la afectación de sombra es más alta a ciertas horas del día. |

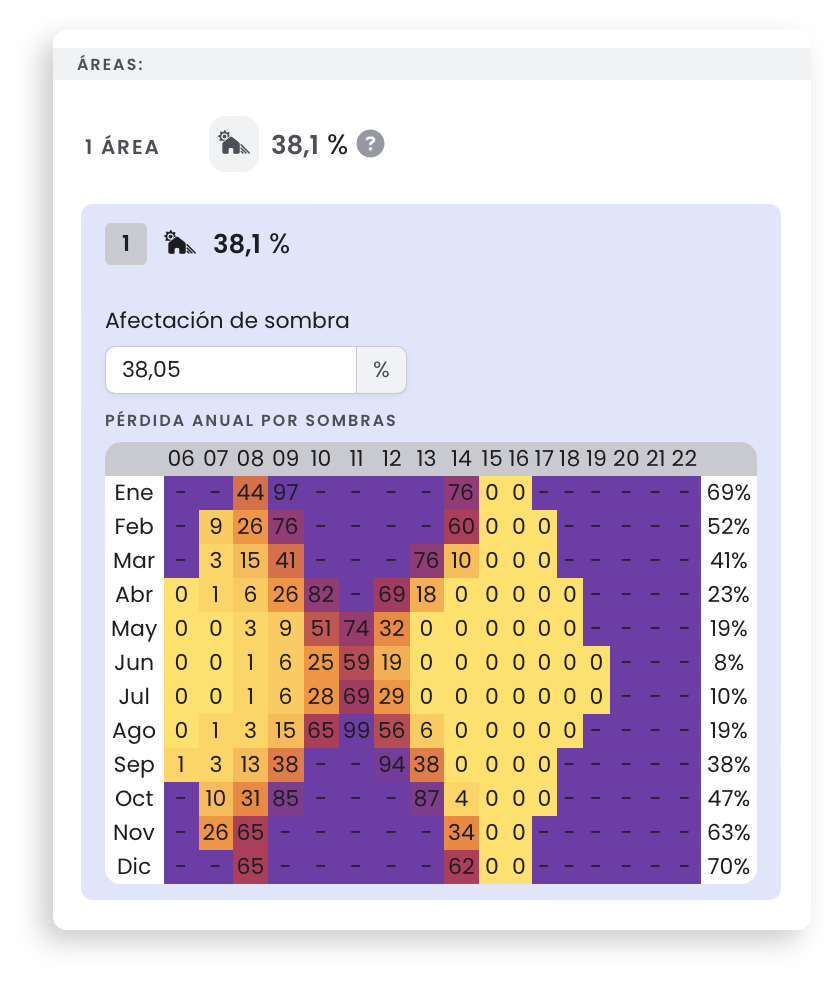

- Si lo deseas, puedes ingresar, de manera manual, tu propio porcentaje de pérdida de sombra para cada área según tus criterios. Para eso, deberás desactivar la opción de "Calcular la afectación de sombras automáticamente".
Al introducir el valor del porcentaje de sombras manualmente, los módulos se colearan de un mismo color, ya que el valor porcentual ingresado será el mismo para todos los módulos. No obstante, desde esta opción no se dispone de la tabla mensual y horaria de pérdida anual de sombras.
Nota:
Si deseamos que el porcentaje horario de afectación de las sombras se traslade a los cálculos de producción, junto a su curva de producción horaria, análisis económico y ahorro, deberemos pulsar al botón “Usar cálculo de sombras para la producción” y verificar que este está en color verde. Esto es esencial para presentar ofertas comerciales con resultados más precisos.
