En este artículo te explicaremos los parámetros que hay en la configuración de módulos una vez hayas dibujado la área o áreas en el mapa.
¡Comencemos!
Paso a paso
En cuanto a la columna o ventana de la derecha, dispones de varias opciones para configurar tu diseño:
- Botón “Configurar”: sirve para aplicar la configuración a todas las áreas que tengas dibujadas (siempre y cuando esté visible, no se aplicará si está oculta).
-
Botón “Recomendar”. Haz clic para conocer en detalle su funcionamiento.
-
Propósito: este punto es importante indicarlo. En función de la opción seleccionada te calculará los ahorros que va a obtener tu cliente.
Las opciones que se despliegan son:
- Autoconsumo + compensación Compensar los excedentes de autoconsumo al mejor precio del mercado. Lo más habitual en cuanto a residencial.
- Autoconsumo + venta Con intención de comercializar energía (venta de excedentes).
- Autoconsumo inyección CERO El autoconsumo se destinará a uno mismo, sin verterlo en la red (por ejemplo, lo añaden a baterías). También conocido como instalación aislada de red.
- Solo venta red Productores de luz y lo quieran distribuir (por ejemplo, instalación en medio de un campo para comercializarlo).
-

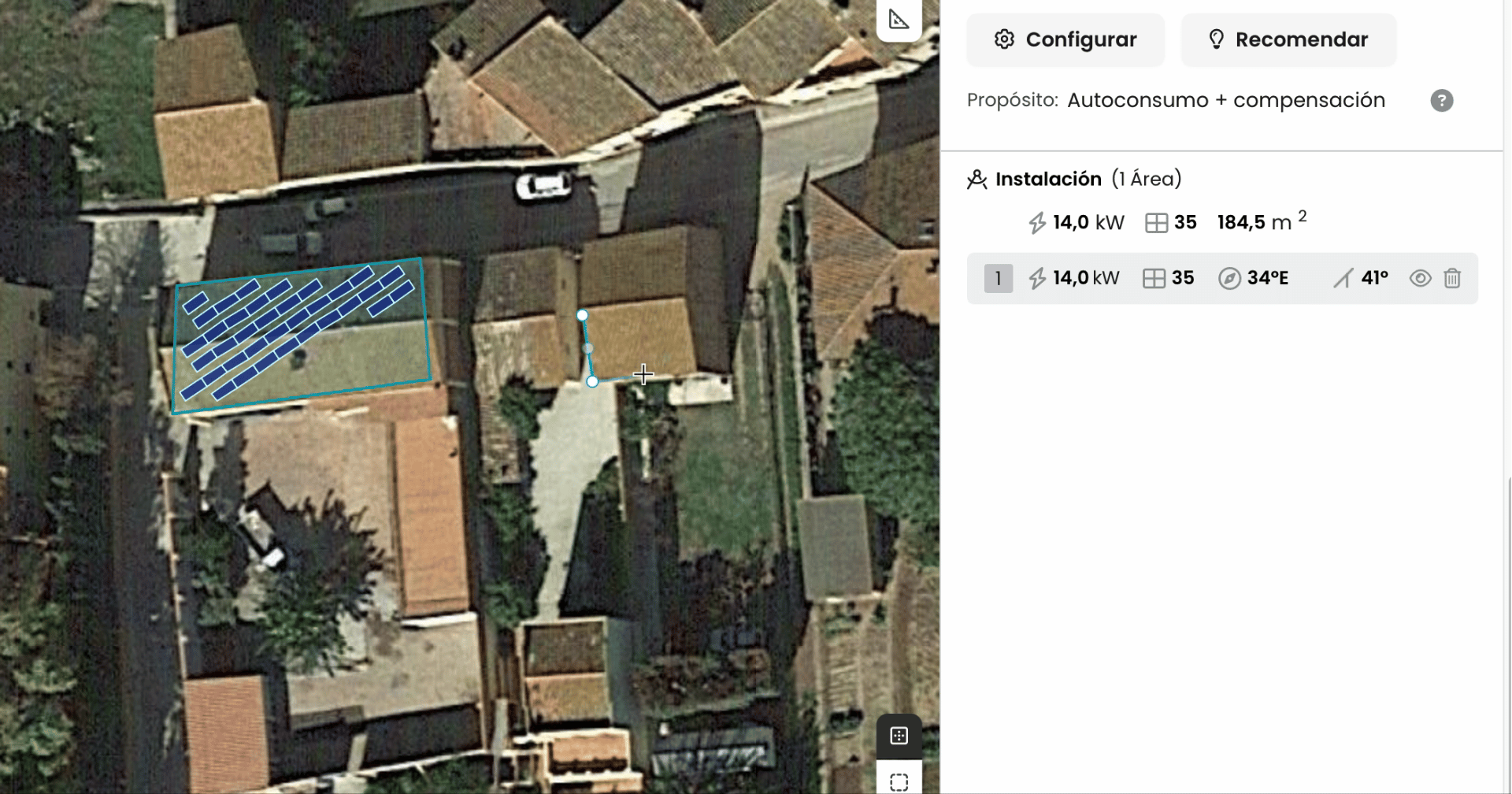

Cada vez que dibujes un área nueva en el mapa, se añadirá en el panel lateral derecho y se abrirá el menú de esa área específica por defecto.
- Para trabajar en una área concreta de forma independiente, simplemente pulsamos sobre una de ellas.

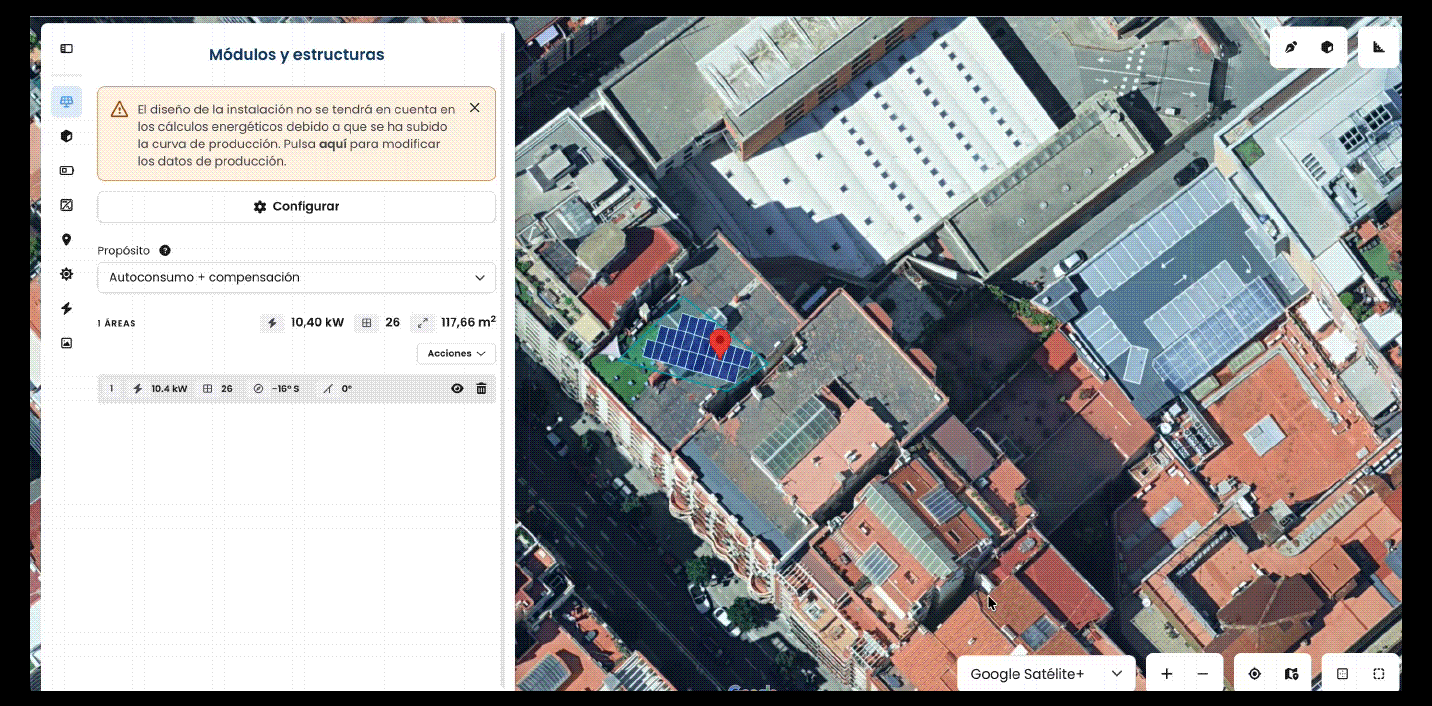

- Una de las opciones de configuración disponibles para cada área es la selección del módulo. Haz clic en el ícono del lápiz para asignarlo.
- Esto te llevará a tu catálogo de productos, desde donde puedes elegir diferentes módulos para la configuración. Después de hacer este cambio, el sistema recalculará automáticamente el diseño según los nuevos módulos seleccionados.
- Selecciona la estructura (si se requiere) que quieras aplicar en el área que estás configurando. Algunos tipos pueden ser: estructura coplanar (suelo), inclinada (marquesina), entre otros.
-

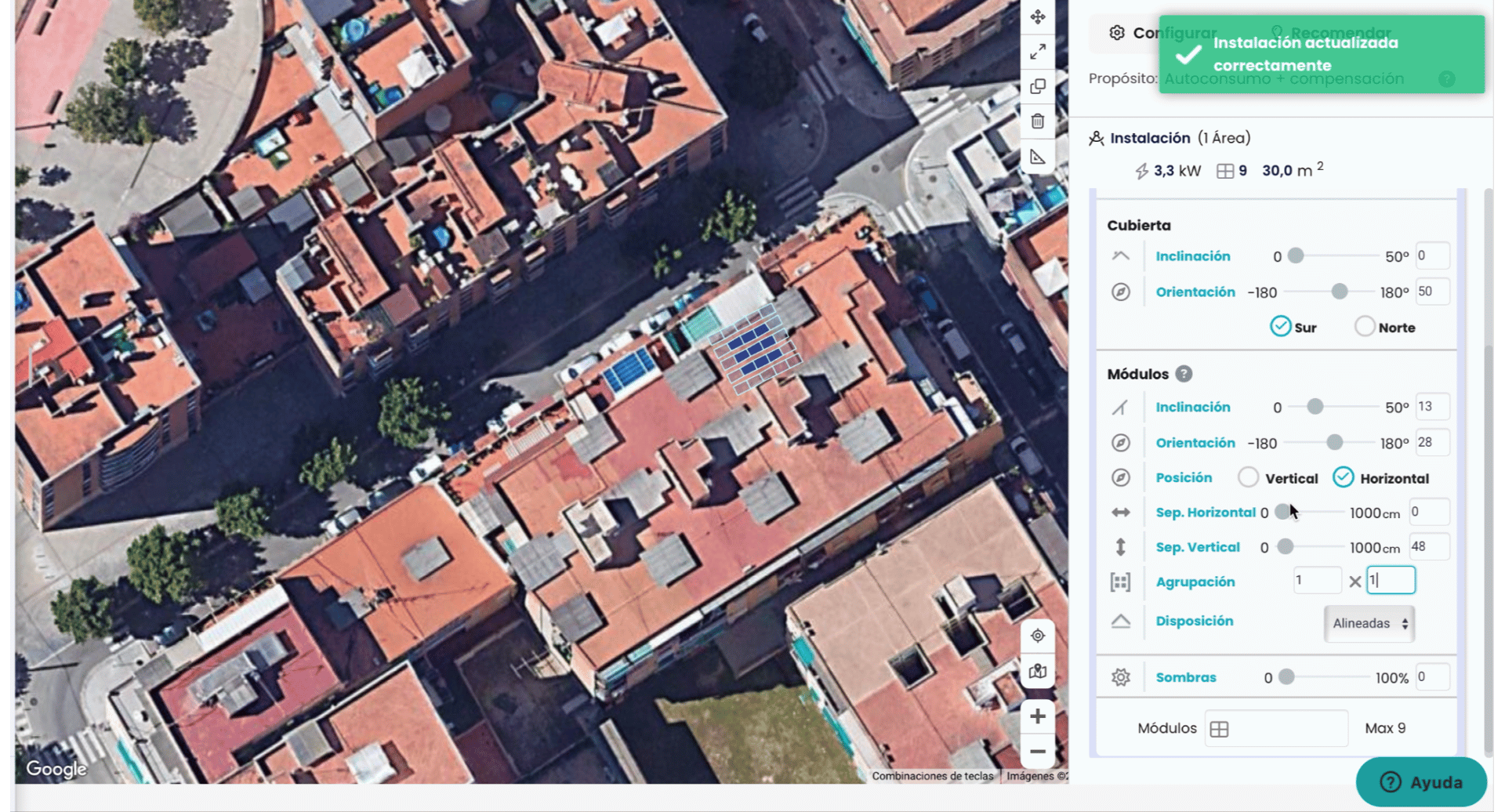

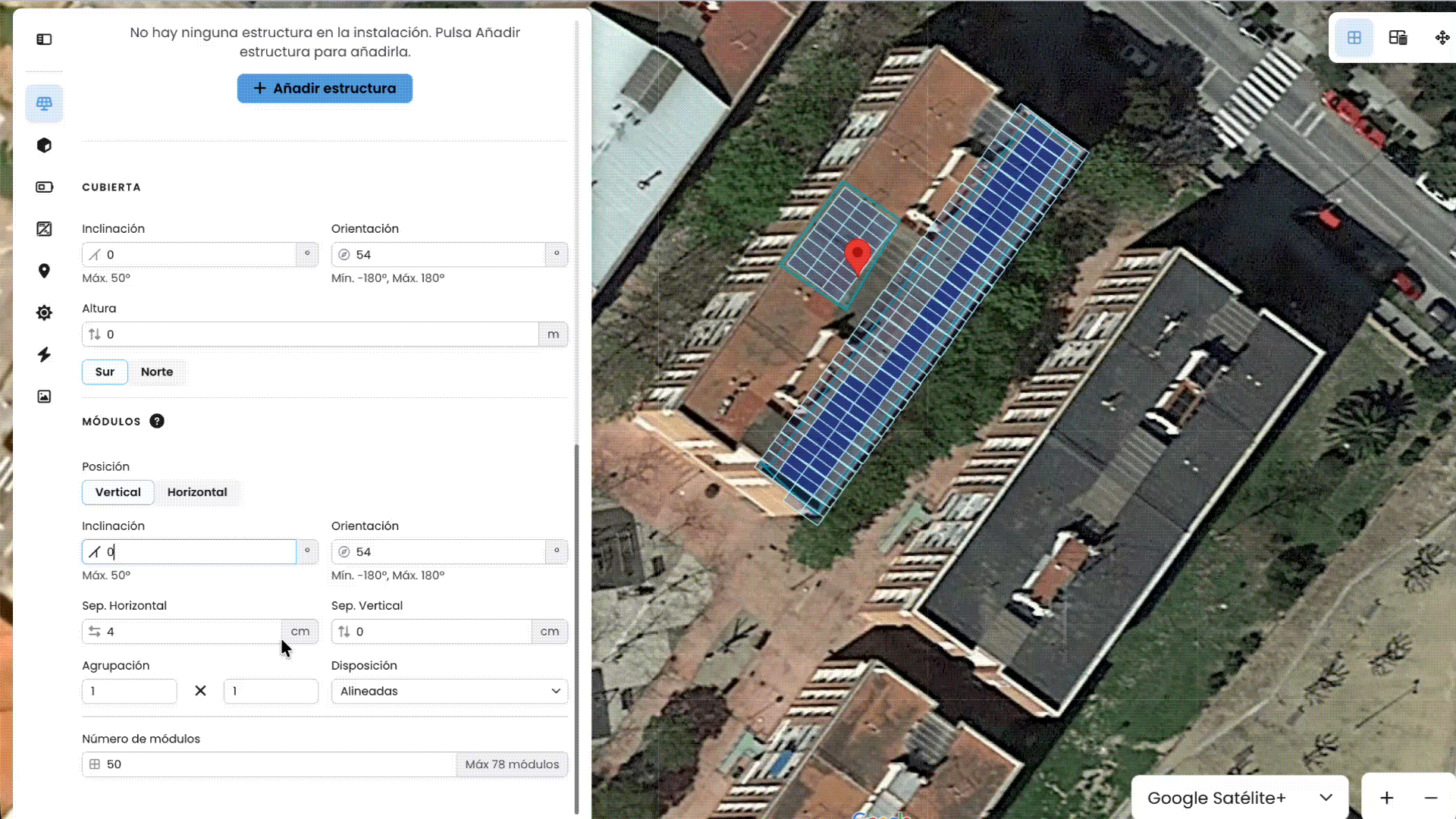

Seguidamente, trabajaremos la inclinación (respecto al suelo) y orientación (sobre a su eje) de la cubierta y los módulos. Esto hará un cálculo de nuevo sobre cuantos caben en función de la posición nueva y se vuelven a calcular los estimados. Estos cambios se pueden ir viendo reflejados al momento.
- En el apartado Módulos, determina la posición del panel: vertical/horizontal.
-

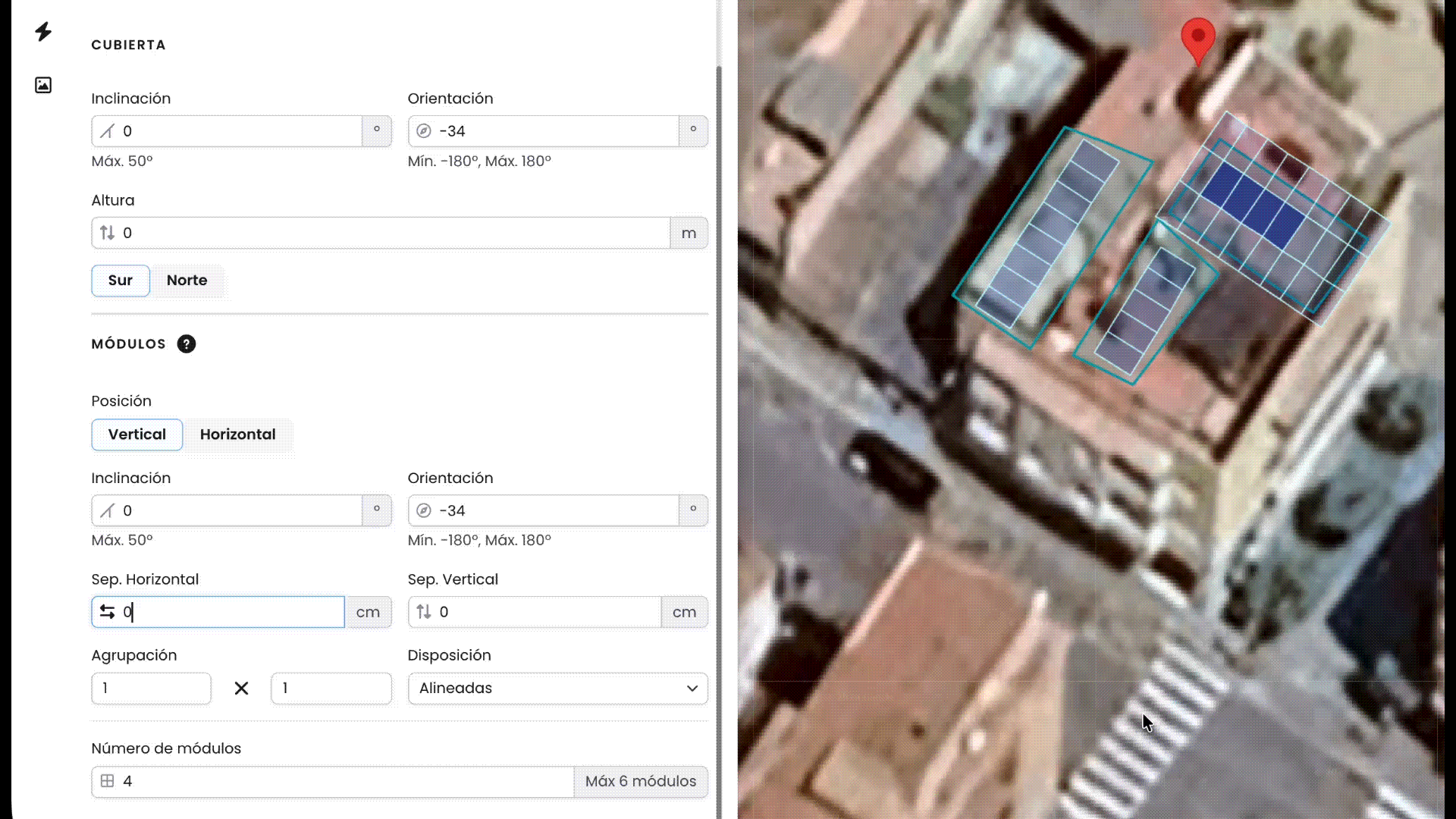

Especifica la separación necesaria, si es aplicable, tanto en sentido horizontal como vertical entre los paneles.
Esta medida puede resultar útil para simplificar el proceso de mantenimiento en el futuro.
-
Agrupación: por defecto viene 1-1 (significa que las instalaré separadas). Pero podría ser que quisieran instalar en grupos de 2 y decir cuantos grupos de 2 caben.
- Si es diferente de 1-1 aparecen otras opciones en el campo de disposición.
-
Disposición: selecciona, en el desplegable, entre:
- Alineadas
- Este-oeste: se utilizan sobre terreno llano y las puedes poner en forma piramidal (para recibir el sol de primera hora de la mañana y a última hora). La disposición este-oeste se puede emplear en industrial o instalaciones destinadas a producción.
- Salgan los paneles que salgan por defecto, también podrás activar o desactivar módulos (esto puede suceder si por alguna razón el mapa de Google Earth no ubica una chimenea y el cliente explicita que hay algún obstáculo).
-

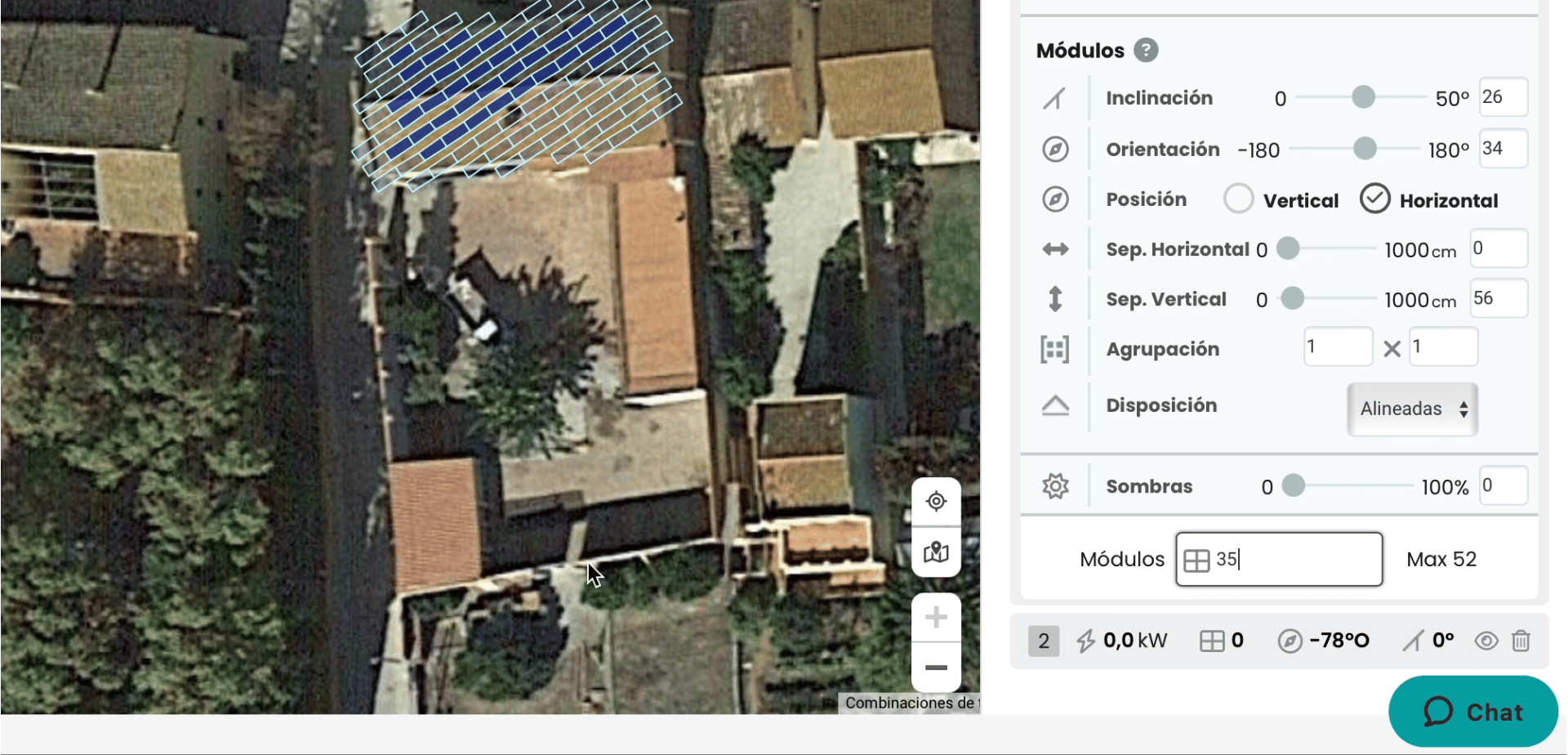

Si consideras que el número total de paneles que añade es mayor y deseas quitar algunos, podrás restar o indicar un número máximo manualmente. Esto hace que vuelva a recalcular y eliminar los paneles, limitando al máximo lo que ya le hayamos indicado.
- Otras acciones interesantes a tener en cuenta:

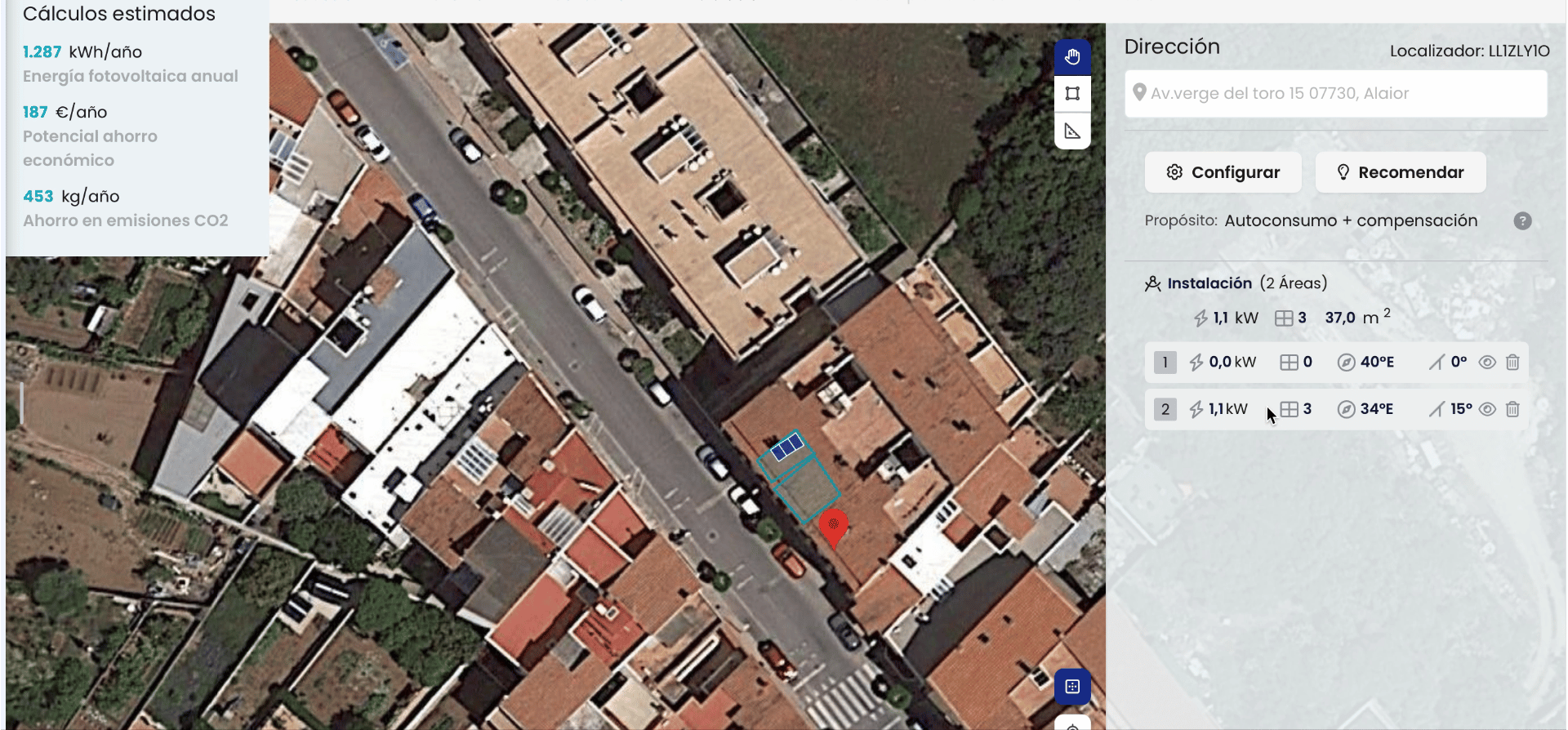

- Si tengo muchas áreas y me cuesta trabajar con todas abiertas, puedo ocultar la vista haciendo clic en el ojo. Esto simula que no existe, es decir, desaparece el área dibujada. Si vuelvo a visibilizarlo, vuelvo a ver todos los cálculos estimados que aparecen en la izquierda (suma la potencia, módulos, etc.).
- También puedo eliminarla definitivamente en la papelera.
