En este artículo te mostraremos cómo dibujar el área de una instalación fotovoltaica desde el editor principal.
Paso a paso
Comienza creando un proceso de venta utilizando la función de asistente de solicitud. Después de proporcionar la dirección de tu cliente, verás el mapa automáticamente, ubicado en la sección de Instalación, listo para que comiences a planificar tu diseño. Utiliza las herramientas que se mencionan a continuación para dar inicio a tu diseño:
-
Navegar por el mapa: esta opción está siempre habilitada por defecto y permite moverte por el mapa.
-
Haz clic en esta herramienta para dibujar un área nueva si hay una existente (por defecto, esta opción estará activada para tu primer dibujo).

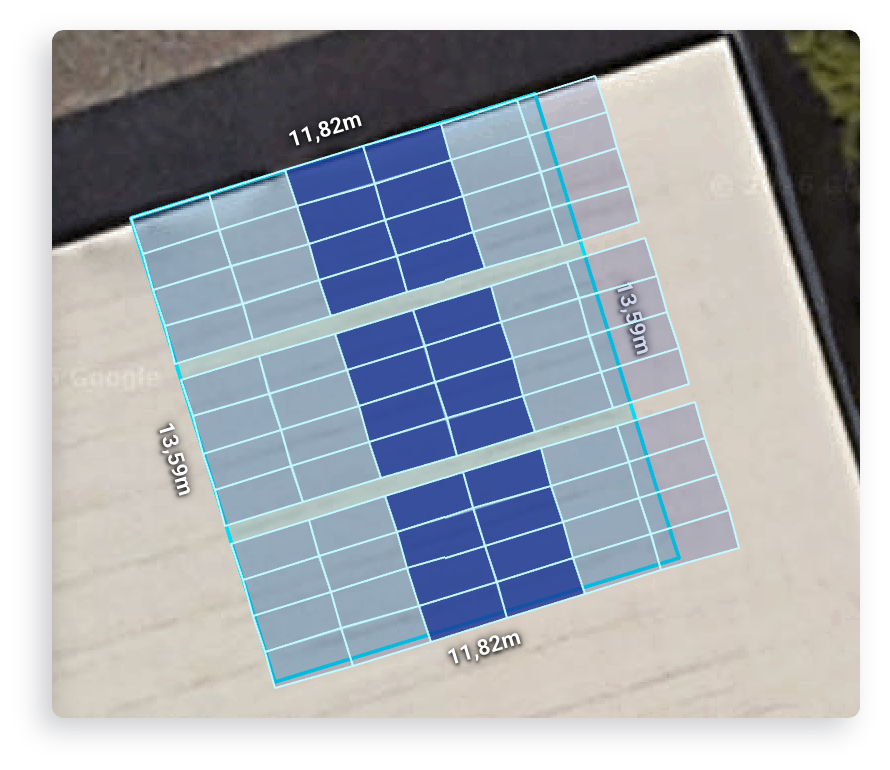

• Para añadir los puntos de tu diseño simplemente haz clic tantas veces como sea necesario para cubrir el campo y cierra el área. El sistema entonces llena al máximo de capacidad esos metros cuadrados en función del módulo que ya tengas predeterminado, teniendo en cuenta las dimensiones de la placa.
• También puedes ver la distancia que vas dibujando en cada lado, ya que aparecerá conforme vayas trazando puntos.• Una vez dibujada el área, haz clic en esta para que se activen las herramientas siguientes.
-
Edita el área y añade o quita paneles según tus necesidades.
-
Mueve tu área. Por ejemplo, si duplicas un diseño y quieres trasladarlo a otra zona.
-
Redimensiona tu área: por si te equivocas en los perfiles que le has dado al polígono, podrás coger cualquier punto y estirarlo de nuevo.
-
Duplica cualquier área que quieras clonar para añadir otro diseño idéntico.
Ejemplo: Para polígonos industriales con tejados iguales. Abres el menú y aparece una opción de duplicar para crear áreas idénticas. -
Eliminar área.
-
Calcular distancias: marca un punto de origen y de destino y calculará cuantos metros hay de distancia real entre ambos puntos. Es a nivel informativo y no aparece en ningún documento representado.
-
Deshacer/Rehacer: haz clic en estos botones para volver al paso anterior si el cambio que has realizado no te convence, o para volver al estado anterior. También puedes usar los atajos de teclado: Ctrl/Cmd + Z para deshacer y Ctrl/Cmd + Shift + Z para rehacer.
Con ese primer dibujo (con inclinación 0º de los módulos sobre la cubierta) el sistema llena al máximo de capacidad los m2 dibujados teniendo en cuenta el módulo de tu catálogo que hayas marcado como predeterminado en la solución, ya que, tiene en cuenta sus dimensiones para saber cuántos caben. Para más información ver artículo Soluciones.
Así pues, hace un resumen básico de la potencia instalada en base a los módulos que han cabido.
Nota: para tener una referencia, coge el lado más largo que hayamos dibujado.
Estas serían las opciones que te permite el sistema cuando estás generando una oportunidad desde el asistente de solicitud.
Nota: podrías cancelar el proceso si no puedes continuar con el diseño, pero no es un problema, se guardará el borrador con un localizador y podríamos retomarlo a posterior.
Recuerda: puedes dibujar tantas áreas como necesites.
Haz clic en Cuadro de paneles (módulos): configuración para conocer los detalles de la configuración en tu diseño.
