Saca el máximo provecho
¿Quieres llevar tus diseños fotovoltaicos a otro nivel?

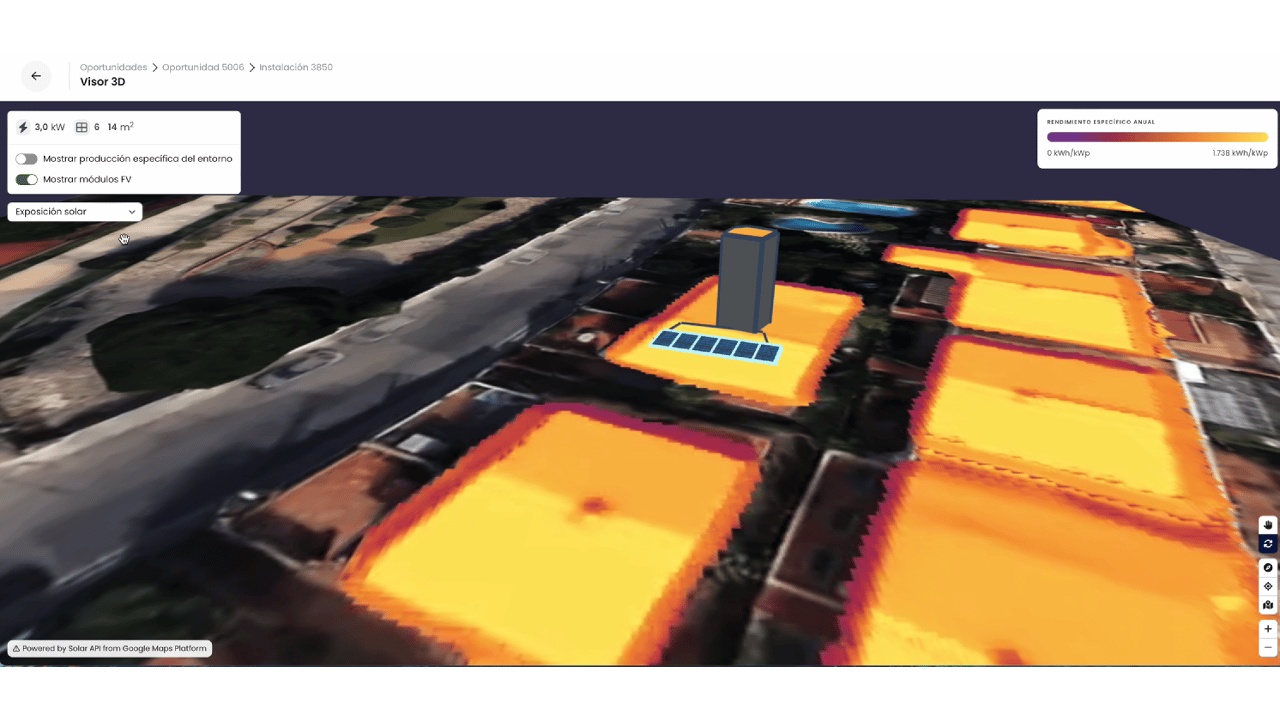

El visor 3D en Wattwin consiste en un innovador motor gráfico, basado en los datos de API Solar de Google, para representar, de forma tridimensional, el área y los obstáculos de la instalación fotovoltaica de vuestros clientes.
Con este potente recurso podrás trabajar de forma más rápida e intuitiva y tener una experiencia todavía más realista del entorno de la instalación. El motor interpreta los datos añadidos en el diseñador 2D de cada proyecto y refleja fielmente las condiciones reales de cada uno de ellos, garantizando un estudio al detalle del potencial solar de las cubiertas de tus clientes.
¿Cómo funciona?
Todo lo que configures en tu diseñador fotovoltaico 2D podrá ser analizado en el visor 3D con imágenes aéreas tridimensionales.
Esto te ayudará a tener información completa y veraz sobre el estado de las cubiertas, los obstáculos, el entorno de la instalación y sobre datos de soleamiento y sombra de las cubiertas durante un año promedio.
Explora y compara diferentes configuraciones solares y toma decisiones informadas sobre dónde ubicar y cómo dimensionar los elementos de la instalación, así como a incorporar complementos adicionales tales como microinversores u optimizadores de potencia.
Recuerda: el visor 3D no es editable. El rediseño de la instalación se debe hacer desde el diseñador 2D.
Paso a paso
Para dar uso al nuevo visor 3D:
-

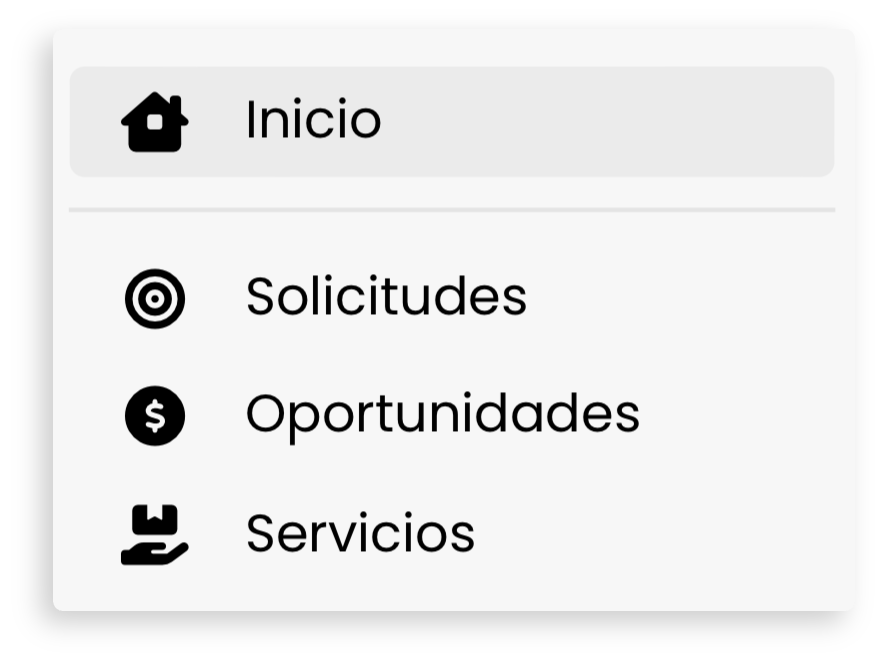

Ingresa en el módulo Oportunidades o al módulo Servicios desde el menú de navegación lateral.
-
Elige la oportunidad preferente o crea al momento un nuevo registro.
-
Una vez dentro de la oportunidad pulsa en la pestaña de Instalación/Diseño.
• Si el registro no tiene dimensionado su diseño, diséñalo a partir de nuestro diseñador fotovoltaico 2D. Accede a este artículo para más información sobre su funcionamiento y buenas prácticas.
-
Abre el visor 3D dando clic en “
Abrir visor 3D” para verlo en la misma ventana o bien pulsa a “
” para habilitarlo en una nueva pestaña.
-
Ya en el visor 3D, visualiza el diseño de la instalación desde otra perspectiva y navega por los diferentes selectores de vista para recopilar toda la información posible acerca de los módulos, la afectación y proyección de sombras en la instalación y la exposición solar de la zona donde se ubica el sistema.
Herramientas avanzadas
|

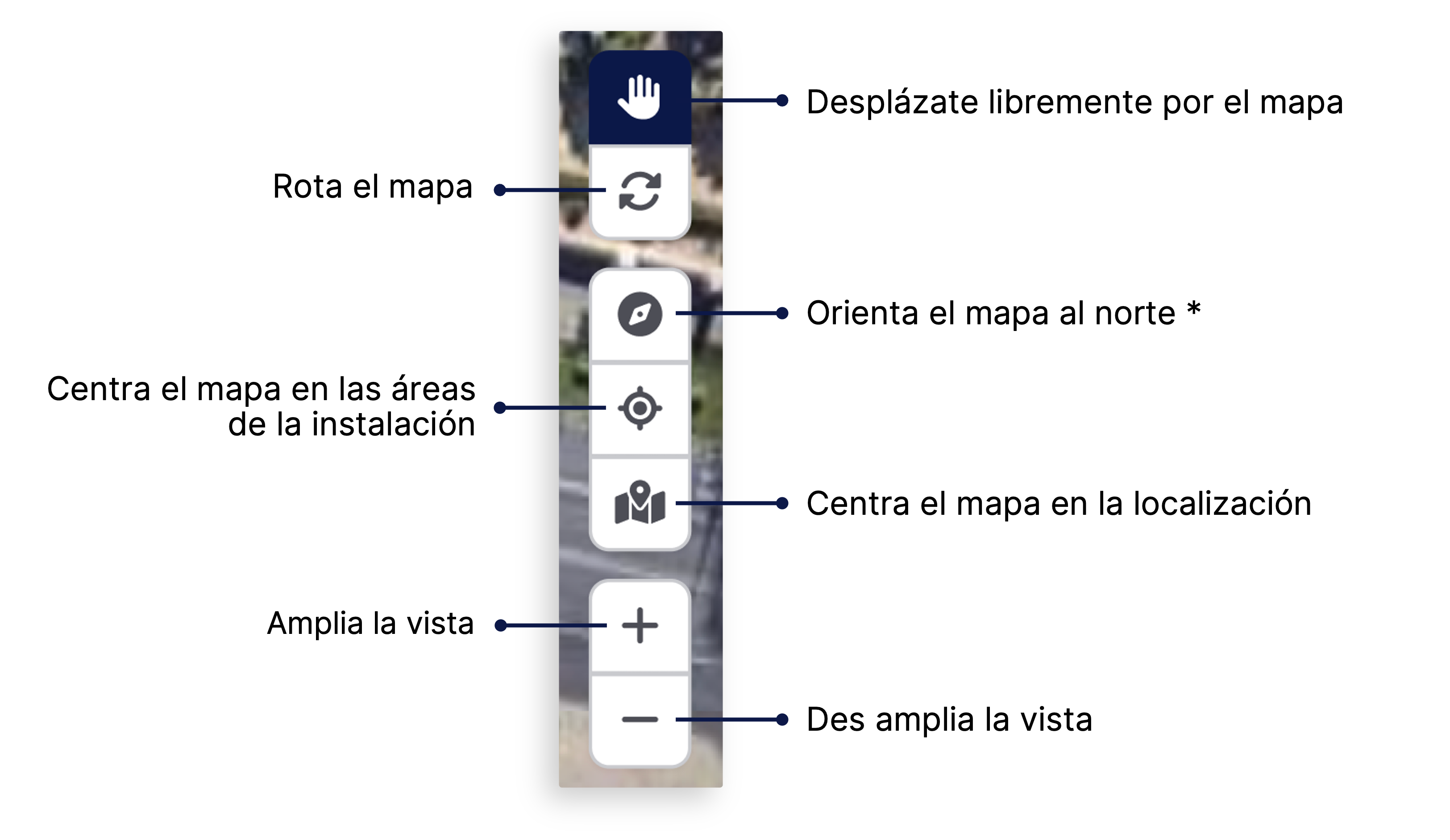

Para comprender el entorno completo en 3D, en la parte inferior del mapa, se incluyen diferentes herramientas que te permiten explorar y navegar libremente sin restricciones. Estas están diseñadas para mejorar significativamente tu interacción y experiencia, permitiendo una exploración y análisis más ajustados, efectivos y eficientes. |
* Este botón estará deshabilitado por defecto, ya que el mapa siempre estará orientado al norte. Si cambias de perspectiva, el botón se habilitará, permitiéndote reorientarlo al norte siempre que lo necesites.
Selectores de vista
Estos son los diferentes selectores de vista que el visor 3D ofrece:

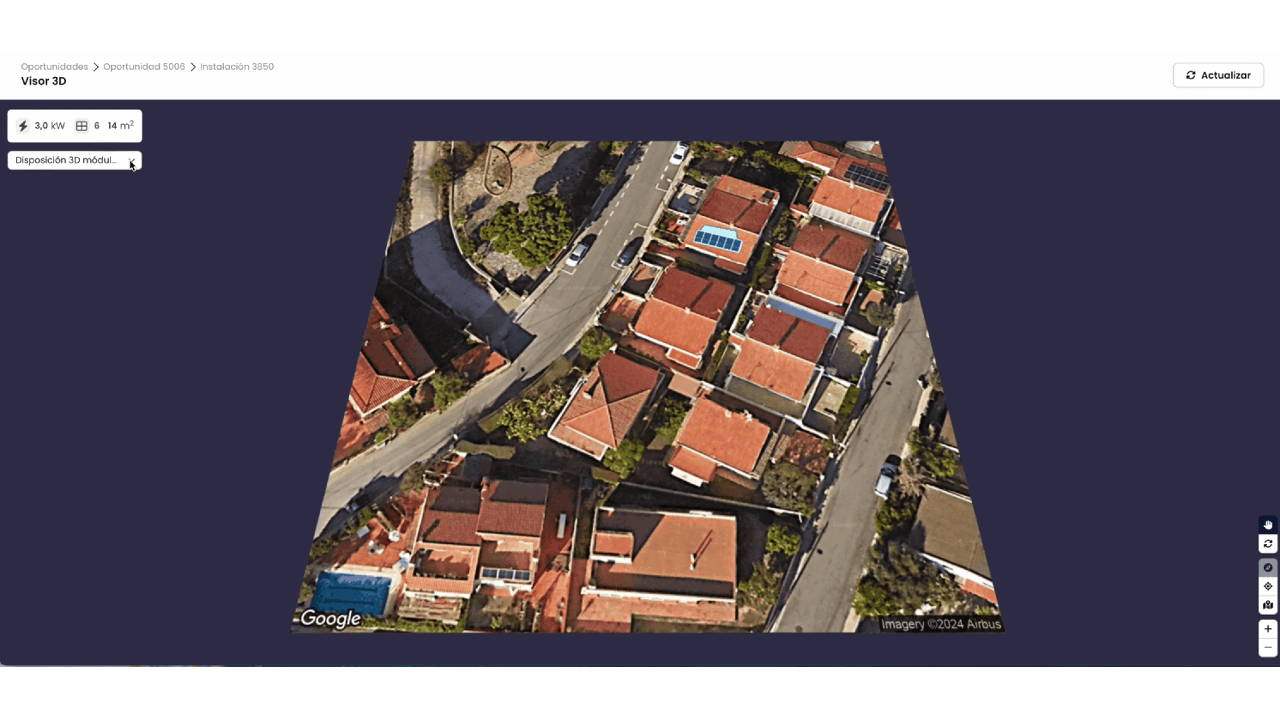

Disposición 3D de módulos
Con esta vista podrás ver el diseño de la instalación en 3D.
De manera clara podrás percibir la inclinación de la cubierta y el ángulo de los paneles, además de los diversos obstáculos con sus respectivas alturas.
En el margen superior izquierdo del visor, encontrarás los detalles de la instalación acerca de la potencia total instalada, en kW, el número de módulos y los m2 que ocupa la instalación.

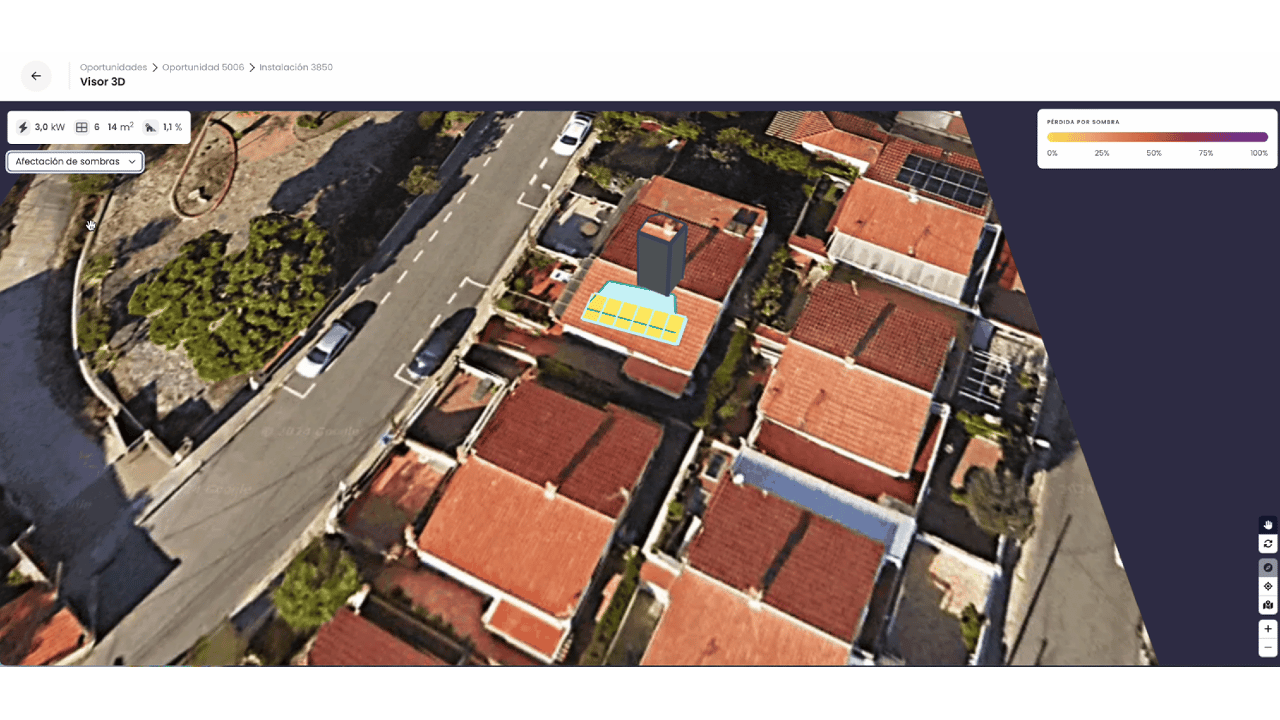

Afectación de sombras
Esta vista es de utilidad para observar la afectación de sombras en 3D que recibe la instalación.
Al igual que ocurre en la pestaña Exposición solar del diseñador 2D, los módulos estarán coloreados según el nivel de pérdida por sombras. La leyenda de la parte superior derecha te ayudará a entender qué colores representan las áreas con más o menos sombra.
En el margen superior izquierdo, además de contemplar los detalles de la potencia instalada, los módulos totales de la instalación y las dimensiones de la misma, encontrarás el porcentaje de pérdida de sombra en toda la instalación.
Evalúa y optimiza la instalación con esta vista al identificar las áreas problemáticas donde las sombras afectan el rendimiento de los paneles solares.
- En este caso, vemos que los módulos de la instalación están pigmentados de color amarillo, lo que significa que oscilan entre un valor de 0 a 25% de pérdida por sombra.
Proyección de sombras
| Seguramente te ha surgido esta pregunta en más de una ocasión: ¿De dónde vienen las sombras que afectan al rendimiento de la instalación? |
Esta vista es la indicada para dar respuesta a esta cuestión. Podrás configurar una variedad de escenarios para ver cómo recaen sombras en la instalación y cuál es su evolución a lo largo de los días.
Desde el panel superior izquierdo, elige la fecha de proyección y la hora del día preferente para dar inicio al estudio y comprender cómo los diferentes obstáculos o áreas generan sombras.
Si aun así tienes dificultades para ver la afectación de las sombras, disponemos de una alterativa que incorpora rayos solares, para ver de manera más clara la dirección del sol a lo largo de las horas del día.
- En este ejemplo, vemos que a las 11h los rayos no están atravesando directamente el obstáculo, por lo que se puede intuir que los paneles no reciben sombra del obstáculo.

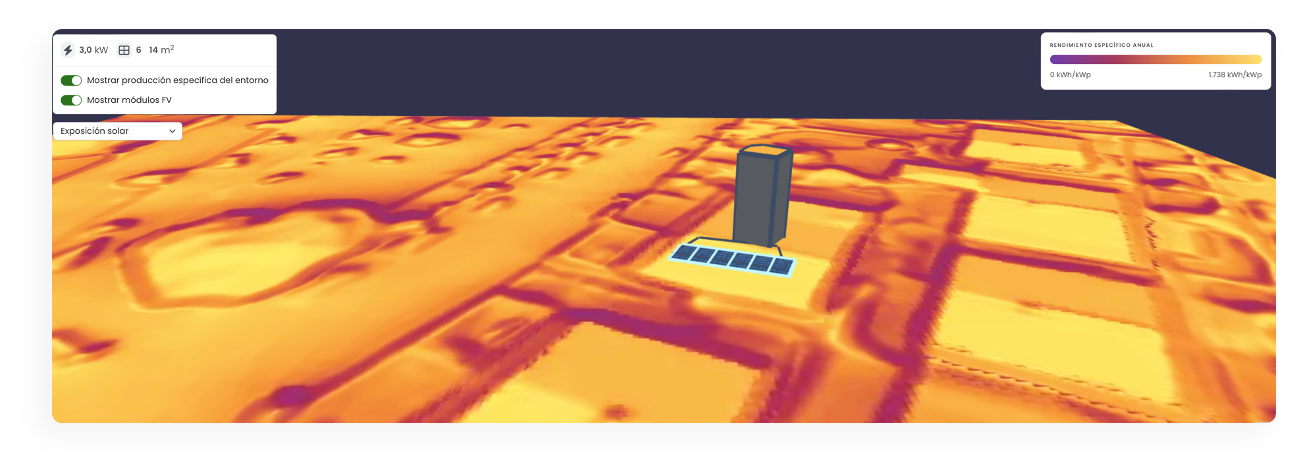

Exposición solar
Desde esta perspectiva se podrá ver cuál es el lugar idóneo para instalar los paneles solares de acuerdo con la irradiación solar de la zona.
Sabemos perfectamente que la cantidad y calidad de irradiación que recibe el sistema puede afectar en su rendimiento, es por ello que, este recurso inteligente permite evaluar la geometría de las cubiertas, detalles sobre sombras, además de patrones climáticos de la zona para la instalación diseñada.
Las cubiertas de los edificios contiguos, calles, parques, carreteras, árboles… además de los obstáculos de la instalación, estarán pigmentados de acuerdo a su rendimiento solar anual. La leyenda ubicada en la parte superior derecha te ayudará a descifrar el significado de cada color.
- En el ejemplo anterior, vemos coloreada la zona donde se ubican los paneles de amarillo, lo que, si contrastamos con la leyenda, veremos que se asocia a niveles de 1.738 kWh/kWp de rendimiento específico anual.
De igual manera, podrás personalizar esta vista a tu gusto:
-
Desactivando la alternativa “Mostrar producción específica del entorno” podrás centrar la vista en la irradiación solar de todas las cubiertas mostradas en el mapa, obviando la irradiación solar del entorno.
-
Deshabilitando la opción de “Mostrar módulos FV” los paneles solares dimensionados desaparecerán de la vista, permitiéndote ver perfectamente la irradiación solar plasmada en el área de la instalación.
